Слайды и текст этой презентации

Слайд 1

Урок физики в 11б классе с использованием регионального компонента. Автор: С.В.Гаврилова - учитель физики МКОУ СОШ с. Владимиро-Александровское 2012 год
Тема. Производство, передача и использование электрической энергии

Слайд 2

Тип урока: урок изучения нового материала с использованием регионального материала. Цель урока: изучение использования электроэнергии, начиная с процесса её генерирования. Задачи урока: Образовательная: конкретизировать представление школьников о способах передачи электроэнергии, о взаимных переходах одного вида энергии в другой. Развивающая: дальнейшее развитие у учащихся практических навыков исследовательского характера, выведение познавательной активности детей на творческий уровень знаний, развитие аналитических навыков (при выяснении расположения различных видов электростанций на территории Приморского края). Воспитательная: отработка и закрепление понятия «энергосистема» на краеведческом материале, воспитание бережного отношения к расходованию электроэнергии. Оборудование к уроку: учебник физики для 11 класса Г.Я.Мякишев, Б.Б.Буховцев, В.М.Чаругин. Классический курс. М., «Просвещение», 2009г; слайдовая презентация к уроку; проектор; экран.

Слайд 3

Какое устройство называют трансформатором? На каком явлении основан принцип действия трансформатора? Какая обмотка трансформатора является первичной? Вторичной? Дайте определение коэффициента трансформации. Как определяют КПД трансформатора?
Повторение

Слайд 4

Как наша прожила б планета, Как люди жили бы на ней Без теплоты, магнита, света И электрических лучей? А. Мицкевич

Слайд 5

Небольшой экскурс в историю: электрификация России

Слайд 6

Опережающее развитие электроэнергетики; Повышение мощности электростанций; Централизация производства электроэнергии; Широкое использование местного топлива и энергетических ресурсов; Постепенный переход промышленности, сельского хозяйства, транспорта на электроэнергию.
план ГОЭЛРО

Слайд 7

Электрификация Владивостока
В феврале 1912 года во Владивостоке была введена в эксплуатацию первая электростанция общего пользования, получившая название  ВГЭС №1. Станция стала родоначальницей "большой" энергетики в Приморском крае. Ее мощность составила 1350 кВт.

Слайд 8

К 20 июня 1912 года  станция обеспечивала энергией 1785 абонентов Владивостока, 1200 уличных фонарей. С момента пуска трамвая 27 октября 1912 г. станция работала с перегрузкой.

Слайд 9

Бурный рост Владивостока, а также реализация планов ГОЭЛРО заставили заняться расширением  электрической станции. В 1927-28 гг., а затем в 1930-1932 гг. на ней были проведены работы по демонтажу старого и установке нового оборудования. В первую очередь был произведен капитальный ремонт всех котлов и паротурбин, которые гарантировали непрерывную работу станции с отпуском энергии до 2775 кВт в час. В 1933 г. станция закончила свою реконструкцию и достигла мощности 11 000 кВт.

Слайд 10

– Почему именно развитие электроэнергетики было поставлено на первое место для развития государства? – В чем преимущество электроэнергии перед другими видами энергии? – Как осуществляется передача электроэнергии? – Какова энергосистема нашего региона?

Слайд 11

Передача по проводам в любой населенный пункт; Легкое превращение в любые виды энергии; Легкое получение из других видов энергии.
Преимущество электроэнергии перед другими видами энергии.

Слайд 12

Виды энергии преобразуемые в электрическую

Слайд 13

Ветряные (ВЭС) Тепловые (ТЭС) Водяные (ГЭС) Атомные (АЭС) Геотермальные Солнечные
В зависимости от вида преобразуемой энергии электростанции бывают:
Где производится электроэнергия?

Слайд 14

Слайд 15

Владивостокская ТЭЦ-1
С 1959 года станция стала работать на тепловую нагрузку, для чего на ней был проведен ряд мероприятий по переводу ее на теплофикационный режим. В 1975 году выработка электроэнергии на ВТЭЦ-1 была прекращена, ТЭЦ стала специализироваться исключительно на выработке тепла. Сегодня она по-прежнему в строю, успешно работает, снабжая теплом Владивосток. В 2008 году на площадке ВТЭЦ-1 установлены две мобильные газотурбинные установки, общей мощностью 45 МВт.
На строительстве станции

Слайд 16

Владивостокская ТЭЦ-2
— самая молодая станция в Приморском крае и самая мощная в структуре приморской генерации.
Громадную ТЭЦ-2 возвели за короткие сроки. 22 апреля 1970 года были пущены и включены первые агрегаты станции: турбина и два котла.
В настоящее время на Владивостокской ТЭЦ-2 эксплуатируются 14 однотипных котлов паропроизводительностью 210 тонн/час пара каждый и 6 турбоагрегатов. Владивостокская ТЭЦ-2 является основным источником по обеспечению производственным паром, тепловой и электрической энергией промышленности и населения Владивостока. Основным видом топлива для теплоэлектростанций является уголь.

Слайд 17

Партизанская ГРЭС
Партизанская государственная районная электростанция (ГРЭС) является основным источником электроснабжения юго-восточной части Приморского края. Строительство электростанции в непосредственной близости от Сучанского угольного района было намечено еще в 1939–1940 годах, но с началом Великой Отечественной войны работа над проектом остановилась.
С 1.02.2010г на Партизанской ГРЭС введена турбина

Слайд 18

Артемовская ТЭЦ
6 ноября 1936 года был произведен пробный пуск первой турбины новой станции. Этот день энергетики считают днем рождения Артемовской государственной районной электростанции. Уже 18 декабря того же года Артемовская ГРЭС вошла в строй действующих предприятий Приморья. 6 ноября 2012 года Артёмовская ТЭЦ отметила своё 76-летие.
В 1984 году станция переведена в категорию теплоэлектроцентралей.

Слайд 19

Приморская ГРЭС
15 января 1974 года состоялся пуск 1-го энергоблока самой крупной тепловой электростанции Дальнего Востока - Приморской ГРЭС. Ввод ее в эксплуатацию стал важнейшей вехой в социально-экономическом развитии региона, который в 60-70-е годы испытывал большой дефицит электроэнергии.
Пуск 1-го энергоблока, последовавшее строительство и ввод остальных восьми энергоблоков Приморской ГРЭС помогли Объединенной энергосистеме Дальнего Востока кардинально решить проблему обеспечения растущей потребности региона в электроэнергии. Сегодня станция вырабатывает половину объема электроэнергии, потребляемой в Приморском крае, и производит тепловую энергию для п.Лучегорск.

Слайд 20

Передача электроэнергии.

Слайд 21

Основные потребителями электроэнергии
Промышленность (почти 70%) Транспорт Сельское хозяйство Бытовые нужды населения

Слайд 22

Трансформатор
устройство, позволяющее преобразовывать переменный электрический ток, таким образом, что при  повышении напряжении, сила тока будет уменьшаться и наоборот.

Слайд 23

Слайд 24

Энергосистема Дальнего Востока
В ОЭС Дальнего Востока входят энергосистемы следующих регионов: • Амурской области; • Хабаровского края и Еврейской автономной области; • Приморского края; • Южно-Якутского энергорайона Республики Саха (Якутия). ОЭС Востока работает изолированно от ЕЭС России.

Слайд 25

Выработка электроэнергии в регионах Дальнего Востока в 1980-1998 годах (млрд кВт-ч)
Регион 1980 1985 1990 1991 1992 1993 1994 1995 1996 1997 1998
Дальний Восток 30,000 38,100 47,349 48,090 44,2 41,4 38,658 36,600 35,907
Приморский край     11,785 11,848 11,0 10,2 9,154 8,730 7,682
Хабаровский край     9,678 10,125 9,7 9,4 7,974 7,566 7,642
Амурская область 4,415 7,059 7,783 7,528 7,0 7,0 7,074 6,798 6,100 5,600 5,200
Камчатская область 1,223 1,526 1,864 1,954 1,9 1,8 1,576 1,600 1,504
Магаданская область 3,537 3,943 4,351 4,376 3,4 3,0 2,72 2,744 2,697
Сахалинская область 2,595 3,009 3,41 3,505 2,8 2,7 2,712 2,390 2,410
Республика Саха 4,311 5,463 8,478 8,754 8,4 7,3 6,998 6,887 7,438
Чукотский АО - - - - н.д. н.д. 0,450 0,447 0,434 0,341 0,350

Слайд 26

Энергосистема Дальнего Востока
На Дальнем Востоке генерирующие мощности и передающие сети объединены в шесть энергосистем. Самые крупные из них охватывают Приморский край (установленная мощность 2692 тыс. кВт) и Республику Саха (2036 тыс. кВт). Остальные энергосистемы имеют мощность менее 2 млн кВт. С целью обеспечения устойчивого и экономически эффективного энергоснабжения труднодоступных районов в Приморском крае планируется продолжить строительство малых ГЭС.

Слайд 27

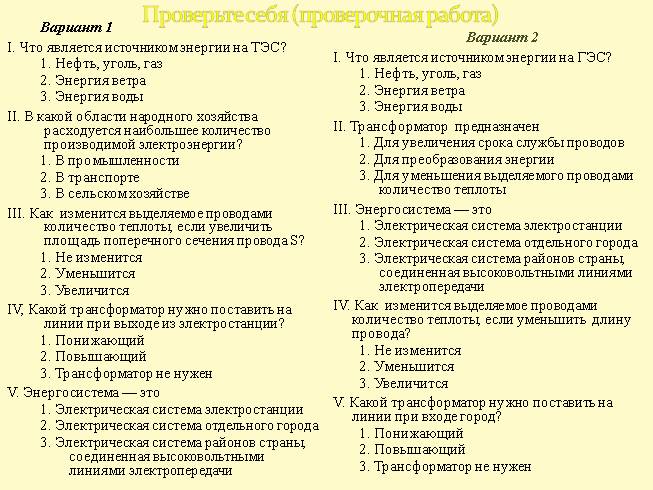

Проверьте себя (проверочная работа)
Вариант 1 I. Что является источником энергии на ТЭС? 1. Нефть, уголь, газ 2. Энергия ветра 3. Энергия воды II. В какой области народного хозяйства расходуется наибольшее количество производимой электроэнергии? 1. В промышленности 2. В транспорте 3. В сельском хозяйстве III. Как изменится выделяемое проводами количество теплоты, если увеличить площадь поперечного сечения провода S? 1. Не изменится 2. Уменьшится 3. Увеличится IV, Какой трансформатор нужно поставить на линии при выходе из электростанции? 1. Понижающий 2. Повышающий 3. Трансформатор не нужен V. Энергосистема — это 1. Электрическая система электростанции 2. Электрическая система отдельного города 3. Электрическая система районов страны, соединенная высоковольтными линиями электропередачи
Вариант 2 I. Что является источником энергии на ГЭС? 1. Нефть, уголь, газ 2. Энергия ветра 3. Энергия воды II. Трансформатор предназначен 1. Для увеличения срока службы проводов 2. Для преобразования энергии 3. Для уменьшения выделяемого проводами количество теплоты III. Энергосистема — это 1. Электрическая система электростанции 2. Электрическая система отдельного города 3. Электрическая система районов страны, соединенная высоковольтными линиями электропередачи IV. Как изменится выделяемое проводами количество теплоты, если уменьшить длину провода? 1. Не изменится 2. Уменьшится 3. Увеличится V. Какой трансформатор нужно поставить на линии при входе город? 1. Понижающий 2. Повышающий 3. Трансформатор не нужен

Слайд 28

Как наша прожила б планета, Как люди жили бы на ней Без теплоты, магнита, света И электрических лучей?
А. Мицкевич

Слайд 29

Спасибо за работу на уроке!
Д.З. § 39-41 «Использование солнечной энергии для теплоснабжения в Приморском крае». «О целесообразности использования ветровой энергии в приморском крае». «Новые технологии в мировой энергетике XXI века»
