Слайд 1

Полное отражение, слайд 1
Семинар по теме: «Световые волны» Полное отражение
Подготовили: Ученицы 11 «А» класса Романченко Валерия, Щипанова Елена, Филиппова Алёна.

Слайд 2

Полное отражение, слайд 2
Краткая история
Еще древнеримский ученый Плиний в своей “Естественной истории”,написанной около 2 тыс. лет назад, рассказывал о ловцах жемчуга, набиравших в рот оливковое масло перед погружением и выпускавших его под водой. Растекавшаяся по поверхности моря масляная пленка, показатель преломления которой больше, чем у воды, резко уменьшала яркость бликов и улучшала условия видимости. Несложное явление полного внутреннего отражения, впервые описанное Иоганном Кеплером в начале XVII века и, казалось бы, прекрасно изученное, сегодня стало объектом пристального внимания. А впервые эти эффекты исследовал русский физик Александр Александрович Эйхенвальд ровно более ста лет назад.

Слайд 3

Полное отражение, слайд 3
Полное отражение
– это явление отражения света от оптически менее плотной среды, при котором отсутствует преломление света, а интенсивность отраженного света почти равна интенсивности падающего.

Слайд 4

Полное отражение, слайд 4
ТЕОРИЯ
Поскольку свет переходит из оптически более плотной среды в оптически менее плотную, то угол преломления   в этом случае больше, чем угол падения а . При увеличении угла падения лучей от источника на поверхность раздела двух сред наступит такой момент, когда преломлённый луч пойдёт вдоль границы раздела сред, то есть   = 90°. Угол падения, соответствующий этому значению  , называется предельным углом полного внутреннего отражения - а0.

Слайд 5

Полное отражение, слайд 5

Предельный угол полного отражения – угол падения, при котором свет не преломляется, а отражается и скользит вдоль раздела двух сред. Угол преломления = 90 °

Слайд 6

Полное отражение, слайд 6
 Полное отражение используют в так называемой волоконной оптике для передачи света и изображения по пучкам прозрачных гибких волокон – световодов. Световод представляет собой стеклянное волокно цилиндрической формы, покрытое оболочкой из прозрачного материала с меньшим, чем у волокна, показателем преломления. За счет многократного полного отражения свет может быть направлен по любому (прямому или изогнутому) пути.

Слайд 7

Полное отражение, слайд 7

Волокна набираются в жгуты. При этом по каждому из волокон передается какой-нибудь элемент изображения. Жгуты из волокон используются, например, в медицине для исследования внутренних органов   По мере улучшения технологии изготовления длинных пучков волокон – световодов все шире начинает применяться связь (в том числе и телевизионная) с помощью световых лучей.

Слайд 8

Полное отражение, слайд 8

Слайд 9

Полное отражение, слайд 9
ПРАКТИКА
рассказывает о явлениях в природе, связанных с полным отражением света.
Полное внутреннее отражение можно наблюдать, если смотреть из-под воды на поверхность: при определенных углах на границе раздела наблюдается не внешняя часть, а видно зеркальное отражение объектов, которые находятся в воде.

Слайд 10

Полное отражение, слайд 10
2.Полным внутренним явлением объясняется явление миража. Мираж — оптическое явление в атмосфере: отражение света границей между резко разными по теплоте слоями воздуха. Для наблюдателя такое отражение заключается в том, что вместе с отдалённым объектом видно его мнимое изображение, смещенное относительно предмета.

Слайд 11

Полное отражение, слайд 11
3.Радуга. Чаще всего наблюдается первичная радуга, при которой свет претерпевает одно внутреннее отражение.. В первичной радуге красный цвет находится снаружи дуги, её угловой радиус составляет 40–42°.

Слайд 12

Полное отражение, слайд 12
4.Сложное оптическое явление в атмосфере, состоящее из нескольких форм миражей, при котором, отдалённые предметы видны многократно и с разнообразными искажениями. Фатаморгана возникает, когда в нижних слоях атмосферы образуется несколько чередующихся слоев воздуха различной плотности, способных давать зеркальные отражения. В результате отражения, а также преломления лучей реально существующие предметы дают на горизонте или над ним по нескольку искажённых изображений, частично налагающихся друг на друга и быстро меняющихся во времени, что и создаёт причудливую картину.

Слайд 13

Полное отражение, слайд 13
Чем объяснить “игру камней”? В ювелирном деле огранка камней подбирается так, что на каждой грани наблюдается полное отражение света.

Слайд 14

Полное отражение, слайд 14
перископ
бинокль
киноаппарат

Слайд 15

Полное отражение, слайд 15

Слайд 16

Полное отражение, слайд 16
Новые достижения
Вначале полное отражение представляло лишь любопытное явление. Сейчас оно постепенно приводит к революции. За “новаторские достижения в области передачи света по волокнам для оптической связи” Нобелевская премии по физике 2009 года присуждена Чарльзу Као. Открытие Као, которое он сделал в 1966 году, проложило дорогу оптическим волокнам, которые используются сегодня в области телевидения и интернет - связи. Ему удалось разработать метод производства сверхчистого оптического волокна, благодаря чему световые сигналы стало возможным передавать без искажений на расстояние до 100 км, по сравнению всего лишь с десятками метров, что было пределом на тот момент.

Слайд 17

Полное отражение, слайд 17

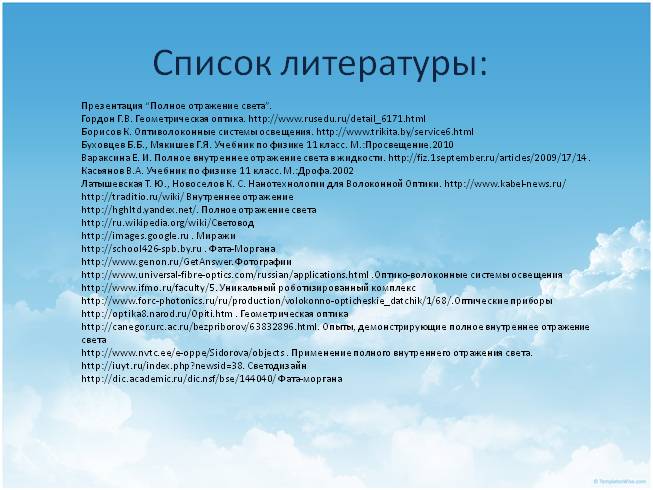

Список литературы:
Презентация “Полное отражение света”. Гордон Г.В. Геометрическая оптика. http://www.rusedu.ru/detail_6171.html Борисов К. Оптиволоконные системы освещения. http://www.trikita.by/service6.html Буховцев Б.Б., Мякишев Г.Я. Учебник по физике 11 класс. М.:Просвещение.2010 Вараксина Е. И. Полное внутреннее отражение света в жидкости. http://fiz.1september.ru/articles/2009/17/14 . Касьянов В.А. Учебник по физике 11 класс. М.:Дрофа.2002 Латышевская Т. Ю., Новоселов К. С. Нанотехнологии для Волоконной Оптики. http://www.kabel-news.ru/ http://traditio.ru/wiki/ Внутреннее отражение http://hghltd.yandex.net/. Полное отражение света http://ru.wikipedia.org/wiki/Световод http://images.google.ru . Миражи http://school426-spb.by.ru . Фата-Моргана http://www.genon.ru/GetAnswer. Фотографии http://www.universal-fibre-optics.com/russian/applications.html .Оптико-волоконные системы освещения http://www.ifmo.ru/faculty/5. Уникальный роботизированный комплекс http://www.forc-photonics.ru/ru/production/volokonno-opticheskie_datchik/1/68/.Оптические приборы http://optika8.narod.ru/Opiti.htm . Геометрическая оптика http://canegor.urc.ac.ru/bezpriborov/63832896.html. Опыты, демонстрирующие полное внутреннее отражение света http://www.nvtc.ee/e-oppe/Sidorova/objects . Применение полного внутреннего отражения света. http://iuyt.ru/index.php?newsid=38. Светодизайн http://dic.academic.ru/dic.nsf/bse/144040/ Фата-моргана
