Слайд 1

Учебные вопросы
Ядерное оружие, его поражающие факторы. Радиационная защита.
Химическое оружие, его поражающие факторы. АХОВ мирного времени. Защита от ОВ и АХОВ.
3. Биологическое оружие, его поражающие факторы. Биологическая защита населения.
4. Обычные средства поражения.
5. Средства индивидуальной защиты.

Слайд 2

Нормативно-правовое обеспечение
Федеральные законы «О защите населения и территорий от чрезвычайных ситуаций природного и техногенного характера» от 21.12.94г. № 68-ФЗ (с внесенными изменениями в соответствии с ФЗ от 22.08.2004 г. №122) «О гражданской обороне» от 12.02.98 г. №28-ФЗ (с внесенными изменениями в соответствии с ФЗ от 22.08.2004 г. №122)
Постановления Правительства РФ «О гражданских организациях гражданской обороны» от 10.06.99г. №620. «О подготовке населения в области защиты от ЧС природного и техногенного характера» от 4.09.2003г. №547 «Положение об организации обучения населения в области ГО» от 2.11.2000 г. №841

Слайд 3

Документы МЧС РФ «Положение об организации обеспечения населения средствами индивидуальной защиты» Приказ МЧС России от 21.12.2005г. №993. «Правила использования и содержания СИЗ, приборов РХР и контроля» Приказ МЧС России от 27.05.2003г. №285.
Нормативно-правовое обеспечение
Другие документы 1. Руководство по противоэпидемическому обеспечению населения в ЧС. МЧС РФ, Минздрав РФ. - М., 1995. 2. Рекомендации по применению режимов радиационной защиты населения, рабочих и служащих объектов народного хозяйства и личного состава невоенизированных формирований гражданской обороны в условиях радиоактивного заражения местности. Штаб ГО Московской области. - М., 1979. 3. «Положение о дозиметрическом и химическом контроле в ГО». Введено в действие приказом НГО СССР 1980 г. №9. - М.: Воениздат, 1981. 4. Нормы радиационной безопасности НРБ - 99 СП 2.6.1.758 - 99. 5. Основные санитарные правила обеспечения радиационной безопасности (ОСПОРБ– 99). СП 2.6.1.799 - 99.

Слайд 4

Основные способы защиты населения
Организационный
Укрытие населения в защитных сооружениях
Эвакуация населения
Использование СИЗ
Радиационная, химическая и медико-биологическая защита

Слайд 5

Первый учебный вопрос :
Ядерное оружие, его поражающие факторы. Радиационная защита.

Слайд 6

ПОРАЖАЮЩИЕ ФАКТОРЫ ЯДЕРНОГО ОРУЖИЯ
Ударная волна (УВ) – 50% энергии взрыва Световое излучение (СИ) – 30-35% энергии взрыва Проникающая радиация (ПР) – 4-5% энергии взрыва Радиоактивное загрязнение местности (РЗ) Электромагнитный импульс (ЭМИ) – 1% энергии взрыва
Сущность радиационной защиты населения заключается в том, чтобы не допустить облучения людей в дозах выше допустимых, максимально снизить потери среди различных категорий населения.

Слайд 7

Х
Ось следа
Зона А
Зона Б
Зона В
Зона Г
След облака
Б
Г
В
Направление ветра
Наветренная сторона
Подветренная сторона
А
Зона А - умеренного загрязнения Зона Б - сильного загрязнения Зона В - опасного загрязнения Зона Г- чрезвычайно опасного загрязнения
Рис.1
У

Слайд 8

Таблица 1 Характеристика зон РЗ местности при ядерных взрывах
Наименование зоны Индекс зоны (цвет) Доза до полного распада РВ, рад Мощность дозы (уровень радиации) Рср, рад/ч Мощность дозы (уровень радиации) Рср, рад/ч
Наименование зоны Индекс зоны (цвет) Доза до полного распада РВ, рад на 1 час после ЯВ на 10 часов после ЯВ
Умеренного загрязнения А (синий) 40 8 0,5
Сильного загрязнения Б (зеленый) 400 80 5
Опасного загрязнения В (коричневый) 1200 240 15
Чрезвычайно опасного загрязнения Г (черный) > 4000 (в середине 7000) 800 50
Таблица 2 Характеристика зон РЗ местности при авариях на РОО
Наименование зоны Индекс зоны (цвет) Доза излучения за первый после РА год, рад Доза излучения за первый после РА год, рад Мощность дозы через 1 час после РА, рад/ч Мощность дозы через 1 час после РА, рад/ч
Наименование зоны Индекс зоны (цвет) на внешней границе на внутрен-ней границе на внешней границе на внутрен- ней границе
Радиационной опасности М (красный) 5 50 0,014 0,14
Умеренного загрязнения А (синий) 50 500 0,14 1,4
Сильного загрязнения Б (зеленый) 500 1500 1,4 4,2
Опасного загрязнения В (коричневый) 1500 5000 4,2 14
Чрезвычайно опасного загрязнения Г (черный) 5000 - 14 -

Слайд 9

Комплекс мероприятий по радиационной защите населения
Выявление и оценка радиационной обстановки Оповещение населения об угрозе радиоактивного заражения Введение режимов радиационной защиты населения и разработка режимов поведения в зонах радиоактивного загрязнения (ЗРЗ) при РА Проведение экстренной йодной профилактики и использование радиопротекторов Организация дозиметрического контроля (радиационного контроля) Дезактивация дорог, зданий, техники, транспорта, территории Санитарная обработка людей Использование СИЗ Защита сельскохозяйственного производства от радиоактивных веществ Ограничение доступа на территории, загрязненные РВ Соблюдение правил радиационной безопасности, личной гигиены и организация правильного питания. Простейшая обработка продуктов питания, загрязненных радиоактивными веществами(РВ) Проведение биологической очистки территорий, загрязненных РВ Введение посменной работы на объектах с высоким уровнем радиоактивного заражения (загрязнения)

Слайд 10

Оптимальная схема экстренной йодной профилактики
Суточная доза приема препаратов стабильного йода
Препараты стабильного йода Категории населения Категории населения Категории населения Категории населения Примечания
Препараты стабильного йода Взрослые и дети старше 2-х лет Дети до 2-х лет Новорожденные, находящиеся на грудном вскармливании Беременные женщины Примечания
Йодид калия (KJ) 1 табл. 0,125 г ¼ часть табл. 0,125г или 1 табл. 0,04 г (таблетку растолочь и растворить в небольшом объеме воды) Получают необходимую дозу стабильного йода с молоком матери (см. суточную дозу для взрослых) 1 табл. 0,125 г только совместно с 3-мя табл. по 0,25 г перхлората калия (KClO4) Вместе с водой после еды
Настойка йода* 3-5 капель на стакан воды Получают необходимую дозу стабильного йода с молоком матери (см. суточную дозу для взрослых) Три раза в день после еды
Противо-показания повышенная чувствительность к йоду патологические состояния щитовидной железы (тирео- токсикоз, наличие большого многоузлового зоба и др.) кожные заболевания (псориаз и др.) беременность повышенная чувствительность к йоду патологические состояния щитовидной железы (тирео- токсикоз, наличие большого многоузлового зоба и др.) кожные заболевания (псориаз и др.) беременность Применять только при угрозе поступления радиоактивного йода (см. противо-показания) Взрослые и дети старше 3-х лет – не более 10 сут. Дети до 3-х лет и бере-менные – не более 3-х сут
* применять только для взрослых при отсутствии таблеток йодида калия (KJ)

Слайд 11

Основные пределы доз (НРБ – 99)
Нормируемая величина Пределы доз Пределы доз Пределы доз Примечание
Нормируемая величина Категории облучаемых лиц Категории облучаемых лиц Категории облучаемых лиц Примечание
Нормируемая величина Персонал Персонал Население Примечание
Нормируемая величина Группа А группа Б Население Примечание
Эффективная доза Эффективная доза Эффективная доза Эффективная доза Эффективная доза
Среднегодовая за любые последовательные 5 лет 20 мЗв (2 бэр) 5 мЗв (0,5 бэр) 1 мЗв (0,1 бэр)
но не более в год 50 мЗв (5 бэр) 12,5 мЗв (1,25 бэр) 5 мЗв (0,5 бэр) Для β и γ – излучения 1 бэр ≈ 1Р
за период трудовой деятельности (50 лет) 1 Зв (100 бэр) 0,25 Зв (25 бэр) _ Начало периодов вводится с 1 января 2000 года
за период жизни (70 лет) _ _ 70 мЗв (7 бэр) Начало периодов вводится с 1 января 2000 года
Дозы облучения на военное время, не приводящие к снижению работоспособности людей
50 рад (Р) - однократное облучение (до 4-х суток) 100 рад (Р) - в течение 1 месяца (первых 30 суток) 200 рад (Р) - в течение 3-х мес. 300 рад (Р) - в течение 1 года

Слайд 12

Планируемое повышенное облучение граждан, привлекаемых для ЛПА Разрешается только в случае необходимости спасения людей или предотвращения их облучения. 2. Допускается для мужчин старше 30 лет: 10 бэр в год с разрешения территориального органа ГСЭН; 20 бэр в год с разрешения федерального органа ГСЭН. 3. Один раз за период жизни, при информировании и добровольном письменном согласии. Общие уровни вмешательства 3 рад в месяц – начало отселения; 1 рад в месяц – прекращение отселения; 3 рад в течении года – отселение на постоянное жительство.

Слайд 13


1 - 3 - для неработающего населения; 4 - 7 - для рабочих и служащих; - для личного состава формирований. Продолжительность соблюдения РРЗ зависит от : уровня радиации (мощности дозы) на местности; защитных свойств убежищ, ПРУ, производственных и жилых зданий; допустимых доз облучения.
На военное время разработаны восемь типовых РРЗ:
Под режимом радиационной защиты (РРЗ) понимается порядок действия людей, применения средств и способов защиты в зонах радиоактивного заражения, предусматривающих максимальное уменьшение возможных доз облучения.
Типовые РРЗ непригодны для использования при радиационных авариях(РА), так как характер радиоактивного загрязнения местности неодинаков при ядерном взрыве и радиационной аварии.
Режимы радиационной защиты на военное время

Слайд 14

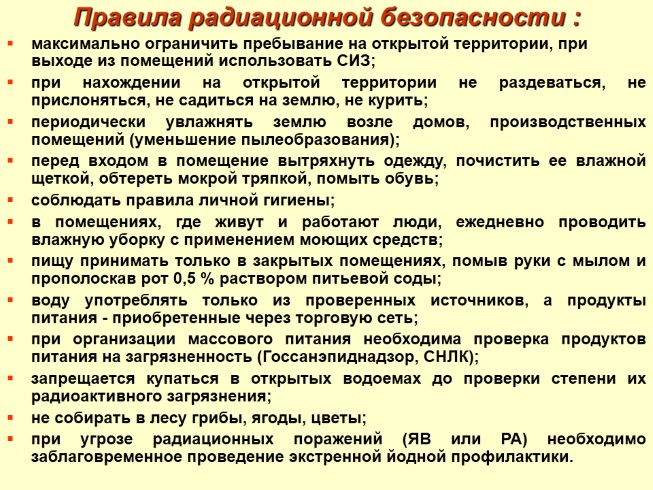

Правила радиационной безопасности : максимально ограничить пребывание на открытой территории, при выходе из помещений использовать СИЗ; при нахождении на открытой территории не раздеваться, не прислоняться, не садиться на землю, не курить; периодически увлажнять землю возле домов, производственных помещений (уменьшение пылеобразования); перед входом в помещение вытряхнуть одежду, почистить ее влажной щеткой, обтереть мокрой тряпкой, помыть обувь; соблюдать правила личной гигиены; в помещениях, где живут и работают люди, ежедневно проводить влажную уборку с применением моющих средств; пищу принимать только в закрытых помещениях, помыв руки с мылом и прополоскав рот 0,5 % раствором питьевой соды; воду употреблять только из проверенных источников, а продукты питания - приобретенные через торговую сеть; при организации массового питания необходима проверка продуктов питания на загрязненность (Госсанэпиднадзор, СНЛК); запрещается купаться в открытых водоемах до проверки степени их радиоактивного загрязнения; не собирать в лесу грибы, ягоды, цветы; при угрозе радиационных поражений (ЯВ или РА) необходимо заблаговременное проведение экстренной йодной профилактики.

Слайд 15

Второй учебный вопрос :
Химическое оружие, его поражающие факторы. АХОВ мирного времени. Защита от ОВ и АХОВ.

Слайд 16

Потенциально опасные вещества, используемые в промышленности, сельском хозяйстве и в оборонных целях ГОСТ Р 22.0. 05 - 94
Опасные химические вещества (ОХВ) ГОСТ 22.0.05 – 94 (более 54000 названий)
Радиоактивные вещества ГОСТ Р 22.0.05. - 94
Опасные биологические вещества ГОСТ Р 22.0.05. - 94
Боевые токсичные химические вещества (БТХВ)
Аварийно химические опасные вещества (АХОВ) ГОСТ Р 22.9.05 - 95
Вещества, вызывающие преимущественно хронические заболевания
Отравляющие вещества (ОВ)
Токсины
Табельные
Фитотоксиканты
Резервные
АХОВ неингаляционного действия
АХОВ ингаляционного действия (АХОВ ИД) ГОСТ Р 22.9.05. -95








Перорального
Кожно - резорбтивного
Взрывопожаро- опасные вещества ГОСТ Р 22.0.05-94

Слайд 17

1 класс – чрезвычайно опасные (КВИО более 300), пары ртути; 2 класс – высоко опасные (КВИО 30-300), хлор; 3 класс – умеренно опасные (КВИО 3-29), метанол; 4 класс – мало опасные (КВИО менее 3), аммиак. КВИО – коэффициент возможности ингаляционного отравления. Критериями отнесения того или иного вещества к АХОВ являются : принадлежность вещества по величине КВИО к 1 и 2 классам; наличие вещества на ХОО и его перевозка в количествах, выброс (пролив) которых в окружающую среду может представлять опасность массового поражения людей.
По степени воздействия на организм человека вредные вещества подразделяются на четыре класса опасности :

Слайд 18

К л а с с и ф и к а ц и я О В
Ф и з и о л о г и ч е с к а я
Т а к т и ч е с к а я
Фосфорорганические: Vi – газы Vx - газы
Общетоксические: синильная кислота хлорциан
Удушающие: фосген дифосген
Кожно-нарывные: иприт люизит
Раздражающие: Слезоточивые: хрорпикрин адамсит
С м е р т е л ь н ы е
Временно – выводящие из строя
Д л я у н и ч т о ж е н и я ф л о р ы
Психотомиметические: BZ ЛСД
П о д л и т е л ь н о с т и д е й с т в и я
С О В: Vi - г а з ы
Н О В: CS

Слайд 19

Характеристики ОВ и АХОВ Концентрация – количество ОВ (АХОВ) в единице объема (г/м3). Плотность заражения – количество ОВ (АХОВ) на единице площади (г/м2). Стойкость – способность ОВ (АХОВ) сохранять поражающие свойства в течение определенного времени. Токсичность – способность ОВ (АХОВ) оказывать поражающее действие. ПДК – концентрация ОВ (АХОВ), которая не вызывает патологических изменений (мг/м3). Токсодоза – количество ОВ (АХОВ), вызывающее определенный эффект. Пороговая токсодоза – вызывает начальные симптомы поражения. Смертельная токсодоза – вызывает смерть.

Слайд 20

Аммиак – газ с резким запахом, 10%-ный раствор аммиака («Нашатырный спирт»), в 1,7 раза легче воздуха, хорошо растворя-ется в воде, горюч, взрывоопасен в смеси с воздухом. Порог ощущения – 0,037 г/м3. ПДК в помещении – 0,02 г/м3. При концентрациях: 0,28 г/м3 – раздражение горла; 0,49 г/м3 – раздражение глаз; 1,2 г/м3 – кашель; 1,5 – 2,7 г/м3 – через 0,5-1 час – смерть.

Слайд 21

Глубина заражения при аварийном выбросе (выливе) 30 т аммиака
tн>tB
tн=tB

Слайд 22

Хлор – зеленоватый газ с раздражаю-щим резким запахом, в 2,5 раза тяжелее воздуха, мало растворим в воде, пожаро-опасен в контакте с горючими материала-ми. В Первую мировую войну использо-вался как ОВ. ПДК в помещении – 0,001 г/м3. При концентрациях: 0,01 г/м3 – появляются раздражающие действия; 0,25 г/м3 – через 5 минут – смерть.

Слайд 23

Глубина заражения при аварийном выбросе (выливе) 30 т хлора
tн>tB
tн=tB

Слайд 24

Защита от ОВ, АХОВ организуется заблаговременно.
Основные способы защиты населения от ОВ, АХОВ:
• использование СИЗОД и СЗК;
• использование защитных сооружений ГО;
• временное укрытие населения в жилых (персонала – в производственных) зданиях и эвакуация населения из зон химического заражения (ЗХЗ).

Слайд 25

выявление и оценка химической обстановки; создание системы связи и оповещения на ХОО; определение порядка обеспечения средствами индивидуальной защиты и их накопления; подготовка защитных сооружений (ЗС), жилых и производственных зданий к защите от АХОВ (герметизация); определение пунктов временного размещения (ПВР) и пунктов длительного проживания (ПДП) людей, а также путей вывода в безопасные районы; определение наиболее целесообразных способов защиты людей и использования СИЗ; подготовка органов управления к ликвидации последствий ЧС; подготовка населения к защите от АХОВ и обучение действиям в условиях химического заражения.
Основные мероприятия по организации защиты населения от ОВ, АХОВ :

Слайд 26

Авария с АХОВ
Изолирующие СИЗОД
1000 м
ХОО
Фильтрующие СИЗОД
500 м
Минимально безопасный объем: Аммиак – 40 т Хлор – 1,5 т Диметиламин – 2,5 т Синильная кислота (водород цианистый) – 0,7 т Водород фтористый (плавиковая кислота) – 20 т Этилмеркаптан – 9 т
Без СИЗОД – если количество АХОВ в выбросе (проливе) не превышает минимально безопасный объем – это такое количество АХОВ (т), которое не представляет опасности для населения, находящегося на удалении 1000 м и более от места аварии при наихудших метеоусловиях: степень вертикальной устойчивости атмосферы – инверсия; температура воздуха 20°С (0°С зимой); скорость среднего ветра – 1 м/с.
Рекомендации по применению СИЗОД при авариях с АХОВ

Слайд 27

Слайд 28

Слайд 29

Третий учебный вопрос :
Биологическое оружие, его поражающие факторы. Биологическая защита населения.

Слайд 30

Бактериальные средства: патогенные (болезнетворные) микробы, вирусы, грибки и их токсины (яды), применяемые с целью заражения населения, сельскохозяйственных животных и растений, а также территории и объектов. Особоопасные заболевания: чума, холера, натуральная оспа Возбудители других болезней:
сибирская язва; бруцеллез;
желтая лихорадка; тифов;
лихорадка Ку пситтакоза.
Бактериологическое оружие – использование болезнетворных свойств микроорганизмов и токсичных продуктов их жизнедеятельности

Слайд 31

Медицинские мероприятия
Противоэпидемические
Санитарно-гигиенические
Изоляционо-ограничительные
Прививки
Дезинфекция
Экстренная профилактика
Соблюдение правил личной гигиены
Санитарный контроль
Помещений
Продовольствия
Воды
Обсервация – наблюдение за населением в очаге поражения
Карантин
Медико - биологическая защита
Своевременное укрытие Применение профилактических препаратов
Биологический контроль Санитарная обработка
Применение СИЗ Медицинские мероприятия

Слайд 32

Карантин – комплекс санитарно-гигиенических, противоэпидемических, лечебных и административно-хозяйственных мероприятий, направленных на выявление инфекционных больных, предупреждение дальнейшего распространения инфекционных заболеваний как внутри очага, так и за его пределы.
Обсервация – система ограничительных мероприятий, направленных на лечение выявленных больных, проведение текущей и заключительной дезинфекции жилых, служебных помещений и территорий. При обсервации режимные мероприятия проводятся менее строго, чем при карантине. Допускается (хотя и с ограничением) вход и выход с территории очага. Завоз и вывоз имущества разрешен через КПП после дезинфекции. Срок карантина и обсервации зависит от инкубационного периода заболевания и исчисляется с момента изоляции (госпитализации) последнего больного и завершение дезинфекции очага.

Слайд 33

Четвертый учебный вопрос :
Обычные средства поражения.

Слайд 34

Обычные средства поражения Боеприпасы объемного взрыва (вакуумная бомба) – одновременный подрыв в нескольких точках распыленного в воздухе аэрозольного облака горючих смесей. Взрыв происходит с задержкой в несколько секунд. Зажигательные смеси: Напалм – желеобразная масса коричневого цвета с запахом нефтепродуктов, легче воды, хорошо прилипает, горит медленно, черный ядовитый дым, t гор=1200 0С Пирогели – нефтепродукт с добавкой порошкообразного магния (алюминия), жидкого асфальта, тяжелых масел, t гор=1600 0С Термит и термитные составы – спрессованные, порошкообразные смеси железа и алюминия с добавкой бариевой селитры, серы и связывающих веществ (лак, масло), горит без доступа воздуха, t гор=3000 0С Белый фосфор – воскообразное вещество, самовоспламеняющееся на воздухе, густой белый ядовитый дым, t гор=1000 0С

Слайд 35

Перспективные виды оружия: Ядерное оружие направленного действия Лазерное (лучевое) оружие Пучковое оружие (пучки нейтронов, протонов и электронов) Средства СВЧ Психотронные средства (прихотронные генераторы, управляющие психикой человека, поражающие дыхание, сердечно-сосудистую систему) Инфразвуковое оружие (генерация мощных низкочастотных колебаний (менее 16 Гц) в результате воздействия которых человек теряет контроль над собой Радиологическое оружие (использование боевых радиоактивных веществ для радиоактивного загрязнения местности)

Слайд 36

Пятый учебный вопрос :
Средства индивидуальной защиты.

Слайд 37

1. Наставление по использованию средств индивидуальной защиты. -М.: Минобороны, 1991. 2. Положение об организации обеспечения населения средствами индивидуальной защиты (Приказ МЧС России от 21.12.2005г. №993. 3. Правила использования и содержания СИЗ, приборов радиационной, химической разведки и контроля. Утверждены приказом МЧС России от 27.05.2003 г. №285 . Введены в действие с 1 июля 2003г. 4. Рекомендации о порядке списания с учета пришедшего в негодное состояние или утраченного имущества ГО. Разработаны в целях реализации постановления Правительства РФ от 15. 04. 94г. №330-15. Направлены зам. министра МЧС от 26.03.97г.№40-770-8. 5. «О порядке планирования и выдаче из мобилизационного резерва имущества ГО» Методические рекомендации МЧС России, 1997г. 6. «Об организации выдачи имущества ГО мобилизационного резерва администрации Сергиево-Посадского района» Постановление Главы Сергиево-Посадского района от 27.08.97 №74-Р
Нормативно-правовое обеспечение

Слайд 38

Номенклатура, объем СИЗ, создание, содержание, порядок их выдачи и использования определяются Постановлением органа местного самоуправления, приказом по организации
В мирное время – проживающее в пределах границ зон возможного опасного радиоактивного, химического, биологического заражения при авариях на потенциально опасных объектах.
В военное время – проживающее на территориях, отнесенных к группам по ГО, в населенных пунктах с объектами ОВ и ж/д станциями I-ой и II-ой категорий, и объектами, отнесенными к категориям по ГО, а также на территориях в пределах границ зон возможного РХБЗ
Обеспечению СИЗ подлежит население:
«Положение об организации обеспечения населения средствами индивидуальной защиты» (приказ МЧС России от 21.12.2005г. №993)
«Правила использования и содержания СИЗ, приборов РХР и контроля» (приказ МЧС России от 27.05.2003г. №285)

Слайд 39

Классификация средств индивидуальной защиты
Общевойсковые СИЗ
СИЗОД
СЗГ
СЗК
Защитная одежда
Фильтрующего типа
Изолирующего типа
Изолирующего типа
Фильтрующего типа
Защитные очки
СИЗ работающих на производстве
СИЗОД
СЗК

Изолирующего типа
Фильтрующего типа
Изолирующие
Фильтрующие
Дополнитель-ные патроны
Детские противогазы
Гражданские СИЗ
СИЗОД
Фильтрующие
Подручные средства
Гражданские противогазы
Простейшие

Слайд 40

Простей-шие
Гражданские СИЗ
СИЗОД
Фильтрующие
Ватно-марлевая повязка (ВМП)
Противопыльная тканевая маска (ПТМ)
Гражданские противогазы
Детские противогазы
Дополнительные патроны
ДПГ-1
ДПГ-3
ПЗУ-К
ПДФ-7
ПДФ-Д
ПДФ-Ш
ПДФ-2Д
ПДФ-2Ш
КЗД-4
КЗД-6
Гражданские СИЗ

Слайд 41

Гражданские противогазы
ГП-7 (МГП)
ГП-5 (ШМ-62) ГП-5В (ШМ-66Му)
ГП-7В (МГП-В)
ГП-7ВМ (М-80, МБ-1-80)
ВК (МГП)
ПДФ-2Д,- 2Ш (МД-4)

Слайд 42

Гражданские противогазы
ГП-5
(ШМ-62)

Слайд 43

ГП-7ВМ (М-80, МБ-1-80)
В комплект противогаза входит: лицевая часть (с переговорным устройством); фильтрующе-поглощающая коробка (ФПК); сумка; комплект незапотевающих пленок; утеплительные манжеты; вкладыш; фляга для воды; крышка фляги с клапаном для питья; трикотажный гидрофобный чехол для ФПК.

Слайд 44

ГП-7В (МГП-В)

Слайд 45

Камера защитная детская (КЗД-6)
Кроме этого, в комплект поставки камеры входят: накидка полиэтиленовая для защиты элементов 2 от осадков; пакет полиэтиленовый для использованного белья и пеленок; материал ремонтный из прорезиненной ткани.

Слайд 46

КЗД-6
Интервалы температур наружного воздуха, °С от -20 до-15 от-15 до-10 от -10 до +26 от +26 до +30 от+30 до+33 от +33 до +34 от +34 до +35
Время, ч 0,5 1 6* 3 2 1,5 0,5
Камера сохраняет свои защитные свойства в интервале температур от -30 до +35° С.
* При условии обеспечения теплым питанием при отрицательных температурах. Масса камеры не более 4,5 кг.

Слайд 47

Фильтрующе-поглощающие коробки

Слайд 48

Гопкалитовый патрон ДП-1 Время защитного действия, мин.
Параметр Температура окружающей среды, ºС Температура окружающей среды, ºС Температура окружающей среды, ºС Температура окружающей среды, ºС
Параметр от -10 и ниже от -10 до 0 от -10 до +25 от +25 и выше
Время защитного действия при физической нагрузке:
средней 40 80 50
тяжелой Применять ДП-1 запрещается Применять ДП-1 запрещается 40 30
Примечание. ДП-1 обеспечивает защиту от СО (при концентрации до 0,25 об.%). Его можно применять в атмосфере, содержащей не менее 17 об.% О2. Является средством одноразового применения, его необходимо заменять новым, даже если не истекло время защитного действия. ДП-1 используют по назначению только с противогазом РШ-4.

Слайд 49

ДП-2 – обеспечивает защиту от СО (при концентрации до 0,25%); с кратковременным (не более 15 мин.) пребыванием при концентрации СО до 1%. Его можно применять в атмосфере, содержащей не менее 17% О2. Входящий в состав КДП противоаэрозольный фильтр очищает вдыхаемый воздух от радиоактивной пыли. КДП используют по назначению с общевойсковыми противогазами (кроме ПБФ) и гражданскими противогазами.
Комплект дополнительного патрона (КДП)
Состав КДП: дополнительный патрон ДП-2 (h-13,6 см, Ø -11см); противоаэрозольный фильтр (h-4,5 см, Ø -11,2 см); пакет с герметизирующим кольцом для противоаэрозольного фильтра; соединительная трубка; сумка.
Время защитного действия ДП-2, мин.
Параметр Температура окружающей среды, ºС Температура окружающей среды, ºС Температура окружающей среды, ºС Температура окружающей среды, ºС
Параметр от -40 до -20 от -20 до 0 от 0 до +15 от +15 до +40
Время защитного действия при тяжелой физической нагрузке:
При наличии водорода* 70 90 360 240
При отсутствии водорода 320 320 360 400
* При наличии в атмосфере водорода в концентрации 0,1 г/м3, что соответствует составу атмосферы невентилируемых фортификационных сооружений при ведении огня из артиллерийских систем и стрелкового оружия.

Слайд 50

ДПГ-3 (ДПГ-1)
ПЗУ-ПК
ПЗУ
Дополнительные патроны к гражданским противогазам

Слайд 51

Дополнительный патрон ДПГ-3
Дополнительный патрон ДПГ-3 в комплекте с гражданскими и детскими противогазами обеспечивает защиту от аммиака и диметиламина и значительно увеличивает ее от хлора и других АХОВ. Патрон ДПГ-3 посредством гофрированной трубки присоединяется к маске противогаза, а к его дну привинчивается коробка противогаза ГП-7. Масса ДПГ-3 – 350 г. Гарантийный срок хранения – 10 лет.

Слайд 52

Время защитного действия по АХОВ противогазов ГП-5, ГП-7 (в мин)
АХОВ КОНЦ., (мг/л) Без ДПГ с ДПГ-1 с ДПГ-3
Аммиак 5,0 0 30 60
Хлор 5,0 40 80 100
HCl 5,0 20 30 30
Фенол 0,2 200 800 800

Слайд 53

Противогазы изолирующие
Изолирующий противогаз ИП-4М Оснащен лицевой частью МИА-1, имеющей переговорное устройство. Комплектуется сменными регенеративными патронами РП-4-01. Время защитного действия при нагрузке – не менее 40 минут, в состоянии покоя – 150 мин. Масса - 4,0 кг. Масса патрона – 1,8 кг.
Изолирующий противогаз ИП-5 Может использоваться для выполнения легких работ под водой на глубине до 7 м. Комплектуется сменными регенеративными патронами РП-5М. Время защитного действия: на суше при выполнении работ – не менее 75 минут; в состоянии покоя – 200 минут; под водой при выполнении работ – 90 минут. Масса – 5,2 кг. Масса патрона – 2,6 кг.
Рабочий интервал температур ИП-4М и ИП-5 – от -40 до +500С Гарантийные сроки хранения противогазов ИП-4М, ИП-5, ИП-6 - 5 лет

Слайд 54

Изолирующий противогаз ИП-6
Аналогичен по устройству и защитным показателям противогазу ИП-4М. Отличается конструкцией дыхательного мешка и сменного регенеративного патрона РП-6. Надежно работает при температурах от -200 до 500С. Масса – 3,6 кг. Масса патрона – 1,4 кг
Регенеративные патроны
РП-6
РП-5М
РП-4-01
Гарантийный срок хранения регенеративных патронов РП-4-01 – 7 лет, РП-5 и РП-6 – 5 лет

Слайд 55

Респираторы (противопылевые)
Кама-200
Кама-200
Кама-2000 ГП
Кама-2000 П
Лепесток-200М
Лепесток-1
У-2К
Лепесток-200

Слайд 56

Респираторы (противогазовые)
РГ-Т
РПА-1
РПГ-67

Слайд 57

Респираторы (газопылезащитные)
РУ-60М
РУ-60М

Слайд 58

В случае возникновения опасности разорвать упаковку по линии голограммы, извлечь изделие и развернуть
1
2
Надеть зажим на нос
3
Вставить руки в эластичный воротник и растянуть. Аккуратно надеть на голову, фильтром к лицу
4
Расположить мундштук во рту, дышать только через рот
Защитный капюшон «Феникс»
ООО «Эпицентр-Маркет», 101000, г. Москва, Покровский б-р, 4/17, офис 46. Тел.: (495) 933-88-02, (495)933-88-03, (495)933-88-04, факс: (495)933-88-29

Слайд 59

Время защитного действия
Опасное химическое вещество (ОХВ) ПДКр.з., г/м3 (мг/м3) Кратность превышения ПДК Время защитного действия, мин
Аммиак 0,02 (20) 60 20
Бензол 0,015 (15) 50 20
Оксид углерода 0,02 (20) 40-50 20*
Синильная кислота 0,0003 (0,3) 100 20
Фосген 0,0005 (0,5) 50 20
Хлор 0,001 (1) 50 20
* - поглощаемая человеком токсодоза оксида углерода на уровне пороговых значений. Время защитного действия определено из условий, что поглощаемые дозы ОХВ за указанное время не оказывают заметного воздействия на здоровье человека, использующего капюшон защитный «Феникс».

Слайд 60

Ватно-марлевая повязка

Слайд 61

Спасательное покрывало
Транспортировка пострадавшего
Защита от перегрева
Защита от переохлаждения
Представляет собой тонкую пленку с напылением металла (с одной стороны золотистого, с другой стороны серебристого цвета). Защищает человека от переохлаждения или перегрева в течении 20 часов. Позволяет перенести пострадавшего в безопасное место. Не прилипает к ранам и ожогам. Размер 160х210 см. Выдерживает вес до 200 кг. Срок годности неограничен.
ЗАО «ВИБА», 117405, г. Москва, ул. Дорожная, 54-5. Тел.: (495)795-33-50, (495) 795-33-67, факс: (495) 382-77-47

Слайд 62

Средства индивидуальной защиты кожи изолирующего типа
ОЗК
Л-1

Слайд 63

СЗК изолирующего типа
КИХ-4М, КИХ-5М, КИХ-6М (костюм изолирующий химический)
Ч-20 (ЗК)
КОНДОР (ИК)
КЗА-1 (костюм защитный аварийный)
КР-2МП (комплект защитный модернизированный)

Слайд 64

СЗК фильтрующего типа
КЗВУ (костюм защитный водонепроницаемый универсальный)
ФЗО-МП, ФЗО-МП-А (комплект фильтрующей защитной одежды)
ВСО (комплект вентилируемой специальной одежды)
ПЗО-1, ПЗО-2 (комплект одежды пылезащитной)

Слайд 65

Слайд 66

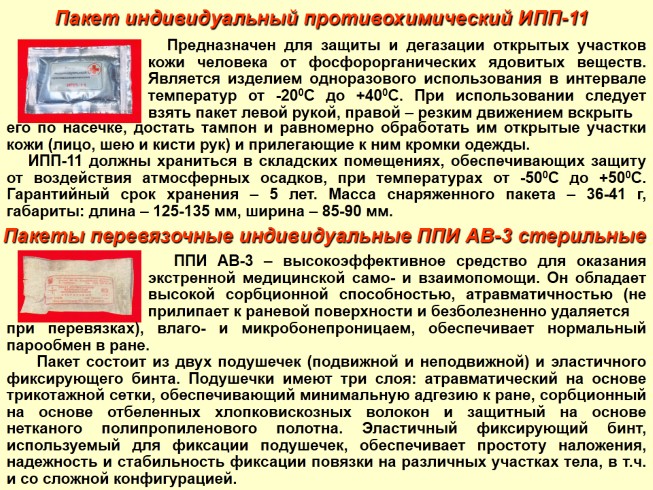

Пакет индивидуальный противохимический ИПП-11
Предназначен для защиты и дегазации открытых участков кожи человека от фосфорорганических ядовитых веществ. Является изделием одноразового использования в интервале температур от -200С до +400С. При использовании следует взять пакет левой рукой, правой – резким движением вскрыть
его по насечке, достать тампон и равномерно обработать им открытые участки кожи (лицо, шею и кисти рук) и прилегающие к ним кромки одежды. ИПП-11 должны храниться в складских помещениях, обеспечивающих защиту от воздействия атмосферных осадков, при температурах от -500С до +500С. Гарантийный срок хранения – 5 лет. Масса снаряженного пакета – 36-41 г, габариты: длина – 125-135 мм, ширина – 85-90 мм.
Пакеты перевязочные индивидуальные ППИ АВ-3 стерильные
ППИ АВ-3 – высокоэффективное средство для оказания экстренной медицинской само- и взаимопомощи. Он обладает высокой сорбционной способностью, атравматичностью (не прилипает к раневой поверхности и безболезненно удаляется
при перевязках), влаго- и микробонепроницаем, обеспечивает нормальный парообмен в ране. Пакет состоит из двух подушечек (подвижной и неподвижной) и эластичного фиксирующего бинта. Подушечки имеют три слоя: атравматический на основе трикотажной сетки, обеспечивающий минимальную адгезию к ране, сорбционный на основе отбеленных хлопковискозных волокон и защитный на основе нетканого полипропиленового полотна. Эластичный фиксирующий бинт, используемый для фиксации подушечек, обеспечивает простоту наложения, надежность и стабильность фиксации повязки на различных участках тела, в т.ч. и со сложной конфигурацией.
