Слайд 1

Казенное муниципальное образовательное учреждение « Хохольская средняя общеобразовательная школа» Творческий проект «Кубок»

Слайд 2

Кубок

Слайд 3

Выполнил ученик 8 «А» класса Кожевников Денис
Руководитель – консультант: учитель технологии высшей категории МКОУ «Хохольская СОШ» Росляков Александр Васильевич
2014г. с. Хохол

Слайд 4

Содержание:
1. Выбор и обоснование темы проекта 2. Историческая справка 3. Выбор материала для проекта, дизайн – анализ 4. Обоснование использованных технологий, инструментов и оборудования 5. Техника безопасности при выполнении работ 6. Экологическое обоснование проекта 7. Экономическое обоснование проекта 8. Технологическая карта 9. Реклама 10. Трудности в работе 11. Самоанализ 12. Список литературы

Слайд 5

Выбор и обоснование темы проекта I. Выбор и обоснование темы проекта
Идея проекта возникла на основе моих наблюдений. Недавно я был в гостях у своих родственников и увидел у них замечательный кубок. Мне захотелось сделать такой же на уроке труда. Я подошёл к моему учителю технологии Рослякову Александру Васильевичу и спросил у него совета. Он одобрил мою идею.

Слайд 6

Историческая справка
Использование кубков упоминается ещё с библейских времён, а до изобретения бокалов они считались главным украшением стола. Археологи нашли кубки, которые изготовляли до нашей эры. Кубки упоминаются в рассказах о Моисее, Вавилоне, Древнем Риме и постоянно проскальзывают через целую историю человечества, как предметы, необходимые в домашнем хозяйстве, в церковных учреждениях, различных духовных и культурных ритуалах и церемониях.

Слайд 7

Историческая справка
В производстве кубков всегда придавалось большое значение эстетике и материалам изготовления. Кубки выполнены из разных материалов: глина, керамика, медь, железо, алюминий, бронза, серебро, золото, стекло, дерево и т.д., а по форме разделены на низкие и высокие. Украшались они добавлением драгоценных камней, стеклянных и зеркальных кусочков и других деталей, а всё для того, чтобы могли идеально подойти любому интерьеру и экстерьеру. К Кубки являются идеальным декоративным украшением для дома. Благодаря их основной функции, присутствуют в различных интерьерах, таких как, места отдыха, рестораны, гостиницы и т.д.

Слайд 8

Выбор материала для проекта, дизайн- анализ.
название количество материал Размеры
Кубок из цельного куска. 1 береза 70 x 175
Изделие состоит из деталей

Слайд 9

Обоснование использованных технологий, инструментов и оборудования
Проект «Кубок» имеет интерьерное и полезное значение. Кубок является идеальным декоративным украшением для дома и стола. Благодаря его основной функции создается красивая и комфортная обстановка. Во время изготовления изделия была использована ручная и механическая обработка древесины. Для обработки кубка я купил прозрачный лак, кисточки, морилку.

Слайд 10

Предполагаемые параметры и ограничения:
1. Изделие должно быть лёгким, точным и безопасным в работе. 2. Устойчиво при контакте с влажными, твердыми и острыми предметами. 3. Эстетичным. 4. Простым и дешевым при изготовлении. 5. Изделие должно быть утилизируемым (т.е. безвредно использоваться после полного выхода из эксплуатации). 6. Красивым и декоративным. 7. Поверхность изделия покрывают прозрачным лаком.

Слайд 11

Инструменты и оборудование:
- Токарный станок. - Верстак. - Линейка, штангенциркуль, карандаш, угольник. - Лак паркетный ПФ-231 - Шлифовальная шкурка.

Слайд 12

VI. Правила безопасной работы Инструкция по технике безопасности для учащихся при ручной обработке древесины
Опасности в работе Травмирование рук при работе неисправным инструментом. Травмирование рук при запиливании без применения приспособлений. До начала работы: Наденьте спецодежду. Проверьте наличие инвентаря. Разложите на верстаке инструменты индивидуального пользования в порядке, остановленном учителем. Удалите с верстака все лишнее. Во время работы: Пользуйтесь только исправным, хорошо налаженным и наточенным инструментом и только по назначению. Ручки инструментов должны быть удобными для работы. Не допускайте захламленности верстака отходами, стружками. Своевременно возвращайте учителю инструмент общего пользования.
Не отвлекайтесь во время работы, следите за правильными приемами работы. Не пользуйтесь в деревообрабатывающей мастерской открытым огнем и электрообогревателями. В случае порчи инструмента во время работы немедленно замените его. Остатки материалов, незаконченные изделия сдайте дежурному или учителю. После окончания работы: Проверьте состояние инструментов и положите их в порядке, установленном учителем. Уберите свое рабочее место, пользуясь щеткой-сметкой. Не сдувайте стружку ртом, не сметайте ее рукой. Приведите себя в порядок. Выходите из мастерской только с разрешения учителя.

Слайд 13

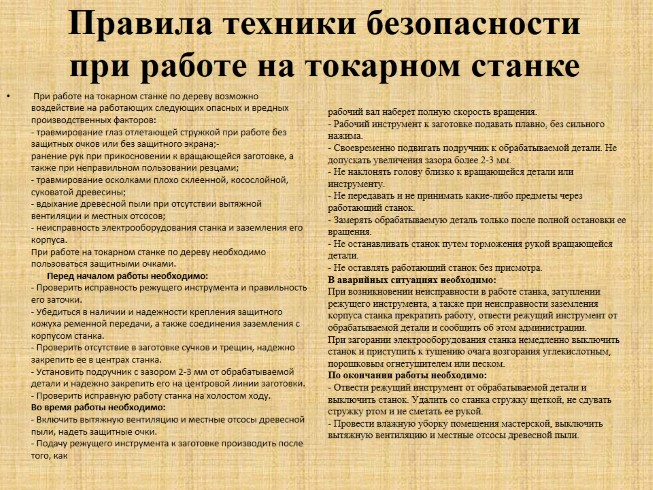

Правила техники безопасности при работе на токарном станке
При работе на токарном станке по дереву возможно воздействие на работающих следующих опасных и вредных производственных факторов: - травмирование глаз отлетающей стружкой при работе без защитных очков или без защитного экрана;-  ранение рук при прикосновении к вращающейся заготовке, а также при неправильном пользовании резцами; - травмирование осколками плохо склеенной, косослойной, суковатой древесины; - вдыхание древесной пыли при отсутствии вытяжной вентиляции и местных отсосов; - неисправность электрооборудования станка и заземления его корпуса. При работе на токарном станке по дереву необходимо пользоваться защитными очками. Перед началом работы необходимо: - Проверить исправность режущего инструмента и правильность его заточки. - Убедиться в наличии и надежности крепления защитного кожуха ременной передачи, а также соединения заземления с корпусом станка. - Проверить отсутствие в заготовке сучков и трещин, надежно закрепить ее в центрах станка. - Установить подручник с зазором 2-3 мм от обрабатываемой детали и надежно закрепить его на центровой линии заготовки. - Проверить исправную работу станка на холостом ходу. Во время работы необходимо: - Включить вытяжную вентиляцию и местные отсосы древесной пыли, надеть защитные очки. - Подачу режущего инструмента к заготовке производить после того, как
рабочий вал наберет полную скорость вращения. - Рабочий инструмент к заготовке подавать плавно, без сильного нажима. - Своевременно подвигать подручник к обрабатываемой детали. Не допускать увеличения зазора более 2-3 мм. - Не наклонять голову близко к вращающейся детали или инструменту. - Не передавать и не принимать какие-либо предметы через работающий станок. - Замерять обрабатываемую деталь только после полной остановки ее вращения.  - Не останавливать станок путем торможения рукой вращающейся детали. - Не оставлять работающий станок без присмотра. В аварийных ситуациях необходимо: При возникновении неисправности в работе станка, затуплении режущего инструмента, а также при неисправности заземления корпуса станка прекратить работу, отвести режущий инструмент от обрабатываемой детали и сообщить об этом администрации. При загорании электрооборудования станка немедленно выключить станок и приступить к тушению очага возгорания углекислотным, порошковым огнетушителем или песком. По окончании работы необходимо: - Отвести режущий инструмент от обрабатываемой детали и выключить станок. Удалить со станка стружку щеткой, не сдувать стружку ртом и не сметать ее рукой. - Провести влажную уборку помещения мастерской, выключить вытяжную вентиляцию и местные отсосы древесной пыли.

Слайд 14

Правила безопасности при покраске.
1. Окраску изделий производить только на подкладной доске. 2. Не допускать попадания краски и растворителей на кожу рук и лица. 3. Не окрашивать изделия и не хранить краску вблизи нагревательных приборов. 4. Проветривать помещение, в котором проводится окраска. 5. Руки после окрашивания вымыть с мылом.

Слайд 15

VII. Экологическое обоснование
Изделие изготовлено из материалов, которые легко утилизируются. Таким образом, изделия можно считать экологически чистым с точки зрения утилизации (исключения составляют лакокрасочные материалы).

Слайд 16

VIII. Экономическое обоснование.
С экономической точки зрения изготовление кубка не является дорогостоящим. Придётся купить лак, морилку, кисточки. Энергозатраты, отопление, холодная вода и канализация можно не учитывать т.к. они минимальны и работа выполнялась в учебное время. Себестоимость: 74 р. 56 коп.

Слайд 17

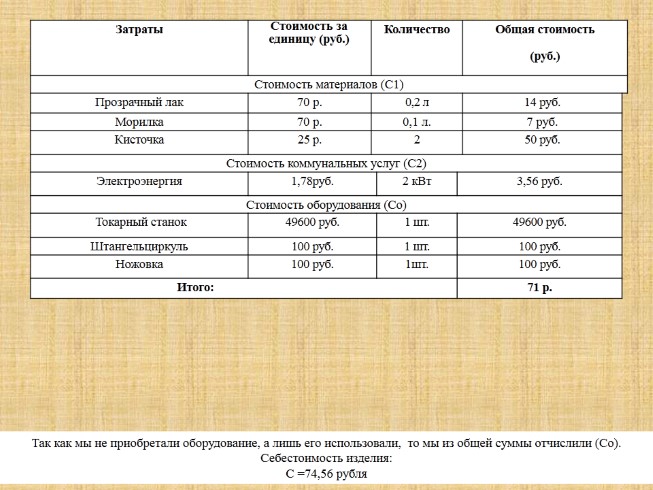

Затраты Стоимость за единицу (руб.) Количество Количество Количество Общая стоимость (руб.) Общая стоимость (руб.)
Стоимость материалов (С1) Стоимость материалов (С1) Стоимость материалов (С1) Стоимость материалов (С1) Стоимость материалов (С1) Стоимость материалов (С1) Стоимость материалов (С1)
Прозрачный лак 70 р. 0,2 л 0,2 л 0,2 л 14 руб.
Морилка 70 р. 0,1 л. 0,1 л. 0,1 л. 7 руб.
Кисточка 25 р. 2 2 2 50 руб.
Стоимость коммунальных услуг (С2) Стоимость коммунальных услуг (С2) Стоимость коммунальных услуг (С2) Стоимость коммунальных услуг (С2) Стоимость коммунальных услуг (С2) Стоимость коммунальных услуг (С2)
Электроэнергия 1,78руб. 1,78руб. 2 кВт 3,56 руб. 3,56 руб.
Стоимость оборудования (Со) Стоимость оборудования (Со) Стоимость оборудования (Со) Стоимость оборудования (Со) Стоимость оборудования (Со) Стоимость оборудования (Со)
Токарный станок 49600 руб. 49600 руб. 1 шт. 49600 руб. 49600 руб.
Штангельциркуль 100 руб. 100 руб. 1 шт. 100 руб. 100 руб.
Ножовка 100 руб. 100 руб. 1шт. 100 руб. 100 руб.
Итого: Итого: Итого: Итого: 71 р. 71 р.
Так как мы не приобретали оборудование, а лишь его использовали, то мы из общей суммы отчислили (Со). Себестоимость изделия: С =74,56 рубля

Слайд 18

Технологическая карта изготовления изделия
№ п/п Название операций Инструменты, приспособления
1 Подготовить заготовку к вытачиванию на станке Верстак, штангельциркуль, карандаш, ножовка.
2 Выточить на токарном станке кубок Токарный станок, штангель циркуль, карандаш, стамески, планшайба Верстак, штангель циркуль, карандаш, ножовка, рубанок
3 Выточить на токарном станке углубления в кубке Токарный станок, штангель циркуль, карандаш, стамески
4 Зачистить необходимые поверхности Верстак, шлифовальная шкурка
5 Покрыть изделие морилкой Верстак, морилка, кисточка
6 Покрыть готовое изделие лаком в 3 слоя Верстак, прозрачный лак, кисть

Слайд 19

Кубок отлично подойдет для дизайна вашей квартиры и для украшения стола. Хороший сувенир и подарок.
Реклама
Приобретайте кубки у нас
Также можно заказать любое изделия из древесины.
ОБРАЩАТЬСЯ ПО ТЕЛЕФОНУ: 8 47371 44079 с. Хохол, пер. Советский 14

Слайд 20

Трудности в работе.
При изготовления кубка на моём пути не встречалось много трудностей, но во время вытачивания изделий, у токарного станка была большая вибрация, это мешало при выполнении работы.

Слайд 21

Самоанализ.
Я считаю, что у меня получился хороший проект. При выполнении работы я освоил азы работы на токарном станке. Усовершенствовал своё умение красить. В будущем, при изготовлении подобного, хочу научиться делать бокалы с ручками.

Слайд 22

Список литературы
1. «Технология 8кл. Симоненко В.Д. 2. Технология. 5-9 классы: художественная обработка изделий из древесины. Резьба по дереву, авт.-сост. В.П. Боровых. 3. Техническое моделирование. Автор Перевертень Г. И. 4. Журналы «Сделай сам».

Слайд 23

Спасибо за внимание!
