Презентация - Оружие массового поражения - Ядерное оружие

Оружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружиеОружие массового поражения - Ядерное оружие






Слайды и текст этой презентации

Слайд 1

Оружие массового поражения. Ядерное оружие. 10 класс

Слайд 2

Проверка домашнего задания:
История создания МПВО-ГО-МЧС-РСЧС. Назовите задачи ГО. Права и обязанности граждан в области ГО

Слайд 3

Первое испытание ядерного оружия
В 1896 году французским физиком Антуаном Беккерелем было открыто явление радиоактивного излучения. На территории Соединенных Штатов, в Лос-Аламосе, в пустынных просторах штата Нью-Мексико, в 1942 году был создан американский ядерный центр. 16 июля 1945 года, в 5:29:45 по местному времени, яркая вспышка озарила небо над плато в горах Джемеза на севере от Нью-Мехико. Характерное облако радиоактивной пыли, напоминающее гриб, поднялось на 30 тысяч футов. Все что осталось на месте взрыва - фрагменты зеленого радиоактивного стекла, в которое превратился песок. Так было положено начало атомной эре.

Слайд 4

Слайд 5

ЯДЕРНОЕ ОРУЖИЕ И ЕГО ПОРАЖАЮЩИЕ ФАКТОРЫ
Содержание: Исторические данные. Ядерное оружие. Поражающие факторы ядерного взрыва. Виды ядерных взрывов Основные принципы защиты от поражающих факторов ядерного взрыва.

Слайд 6

Первый ядерный взрыв произведен в США 16 июля 1945г. Создателем атомной бомбы является Юлиус Роберт Оппенгеймер К лету 1945 года американцам удалось собрать две атомные бомбы, получившие названия "Малыш" и "Толстяк". Первая бомба весила 2722 кг и была снаряжена обогащенным Ураном-235. "Толстяк" с зарядом из Плутония-239 мощностью более 20 кт имела массу 3175 кг.
История создания ядерного оружия

Слайд 7

Юлиус Роберт Оппенгеймер
Создатель атомной бомбы:

Слайд 8

Атомная бомба «Малыш» («Little Boy»), Хиросима 6 августа 1945
Виды бомб:
Атомная бомба «Толстяк» («Fat Man»), Нагасаки 9 августа 1945

Слайд 9

Хиросима Нагасаки

Слайд 10

Утром 6 августа 1945 года американский бомбардировщик B-29 «Enola Gay», названный так по имени матери (Энола Гей Хаггард) командира экипажа, полковника Пола Тиббетса, сбросил на японский город Хиросима атомную бомбу «Little Boy» («Малыш») эквивалентом от 13 до 18 килотонн тротила. Три дня спустя, 9 августа 1945, атомная бомба «Fat Man» («Толстяк») была сброшена на город Нагасаки пилотом Чарльзом Суини, командиром бомбардировщика B-29 «Bockscar». Общее количество погибших составило от 90 до 166 тысяч человек в Хиросиме и от 60 до 80 тысяч человек — в Нагасаки

Слайд 11

В СССР первое испытание атомной бомбы (РДС) проведено 29 августа 1949г. на Семипалатинском полигоне мощностью в 22 кт. В 1953 г. в СССР прошли испытания водородной, или термоядерной, бомбы (РДС-6С). Мощность нового оружия в 20 раз превышала мощность бомбы, сброшенной на Хиросиму, хотя размерами они были одинаковыми.
История создания ядерного оружия

Слайд 12

Слайд 13


История создания ядерного оружия

Слайд 14

В 60-х годах XX века ЯО внедряется во все виды ВС СССР. 30 октября 1961 года на Новой земле прошли испытания самой мощной водородной бомбы («Царь-бомба», «Иван», «Кузькина мать») мощностью 58 мегатонн Кроме СССР и США ЯО появляется: в Англии (1952г.), во Франции (1960г.), в Китае (1964г.). Позже ЯО появилось в Индии, Пакистане, в Северной Корее, в Израиле.
История создания ядерного оружия

Слайд 15

Участники разработки первых образцов термоядерного оружия, ставшие впоследствии лауреатами Нобелевской премии
Л.Д.Ландау И.Е.Тамм Н.Н.Семенов
В.Л.Гинзбург И.М.Франк Л.В.Канторович А.А.Абрикосов

Слайд 16

Первая советская авиационная термоядерная атомная бомба.
РДС-6С
Корпус бомбы РДС-6С
Бомбардировщик ТУ-16 – носитель атомного оружия

Слайд 17

«Царь-бомба» АН602

Слайд 18

Слайд 19

Слайд 20

Слайд 21

Слайд 22

Слайд 23

Слайд 24

Слайд 25

Слайд 26

ЯДЕРНОЕ ОРУЖИЕ – это оружие массового поражения взрывного действия, основанное на использовании внутриядерной энергии выделяющейся при цепной ядерной реакции деления тяжелых ядер изотопов урана-235 и плутония-239.

Слайд 27

Мощность ядерного заряда измеряется в тротиловом эквиваленте — количестве тринитротолуола, которое нужно взорвать для получения той же энергии.

Слайд 28

Устройство атомной бомбы
Основными элементами ядерных боеприпасов являются: корпус, система автоматики. Корпус предназначен для размещения ядерного заряда и системы автоматики , а также предохраняет их от механического, а в некоторых случаях и от теплового воздействия. Система автоматики обеспечивает взрыв ядерного заряда в заданный момент времени и исключает его случайное или преждевременное срабатывание. Она включает: - систему предохранения и взведения, - систему аварийного подрыва, - систему подрыва заряда, - источник питания, - систему датчиков подрыва. Средствами доставки ядерных боеприпасов могут являться баллистические ракеты, крылатые и зенитные ракеты, авиация. Ядерные боеприпасы применяются для снаряжения авиабомб, фугасов, торпед , артиллерийских снарядов (203,2 мм СГ и 155 мм СГ-США). Различные системы были изобретены, чтобы детонировать атомную бомбу. Самая простая система - оружие типа инжектора, в котором снаряд, сделанный из делящегося вещества, врезается, а адресанта образуя сверхкритическую массу. Атомная бомба, выпущенная Соединенными Штатами по Хиросиме 6 августа 1945 года, имела детонатор инжекторного типа. И имела энергетический эквивалент приблизительно в 20 килотонн тротила.

Слайд 29

Устройство атомной бомбы

Слайд 30

Средства доставки ЯО

Слайд 31

Ядерный взрыв
2. Световое излучение
4. Радиоактивное заражение местности
1. Ударная волна
3. Ионизирующее излучение
5. Электромагнитный импульс
Поражающие факторы ядерного взрыва

Слайд 32

(Воздушная) ударная волна - область резкого сжатия воздуха, распространяющаяся во все стороны от центра взрыва со сверхзвуковой скоростью. Переднюю границу волны характеризующуюся резким скачком давления, называют фронтом ударной волны. Вызывает разрушения на большом пространстве. Защита: укрытие.
Поражающие факторы ядерного взрыва:

Слайд 33

Действие ее продолжается несколько секунд. Расстояние 1 км ударная волна проходит за 2 с, 2 км — за 5 с, 3 км — за 8 с.
Поражения ударной волной вызываются как действием избыточного давления, так и метательным ее действием (скоростным напором), обусловленным движением воздуха в волне. Личный состав, вооружение и военная техника, расположенные на открытой местности, поражаются главным образом в результате метательного действия ударной волны, а объекты больших размеров (здания и др.)— действием избыточного давления.

Слайд 34

Очаг ядерного взрыва
Это территория подвергшаяся непосредственному воздействию поражающих факторов ядерного взрыва
Очаг ядерного поражения делится на:
Зона полных разрушений
Зона сильных разрушений
Зона средних разрушений
Зона слабых разрушений
Зоны разрушений

Слайд 35

2. Световое излучение - это видимое, ультрафиолетовое и инфракрасное излучение, действующее в течение нескольких секунд. Защита: любая преграда, дающая тень.
Поражающие факторы ядерного взрыва:

Слайд 36

Световое излучение ядерного взрыва — это видимое, ультрафиолетовое и инфракрасное излучение, действующее в течение нескольких секунд. У личного состава оно может вызвать ожоги кожи, поражение глаз и временное ослепление. Ожоги возникают от непосредственного воздействия светового излучения на открытые участки кожи (первичные ожоги), а также от горящей одежды, в очагах пожаров (вторичные ожоги). В зависимости от тяжести поражения ожоги делятся на четыре степени: первая —покраснение, припухлость и болезненность кожи; вторая —образование пузырей; третья — омертвление кожных покровов и тканей; четвертая — обугливание кожи.

Слайд 37

Поражающие факторы ядерного взрыва:
3. Проникающая радиация - интенсивный поток гамма - частиц и нейтронов, испускаемых из зоны облака ядерного взрыва и длящийся в течение 15-20 сек. Проходя через живую ткань, вызывает быстрое ее разрушение и смерть человека от острой лучевой болезни в самое ближайшее время после взрыва. Защита: укрытие или преграда (слой грунта, дерева, бетона и т. д.)
Альфа-излучение представляет собой ядра гелия-4 и может быть легко остановлено листом бумаги. Бета-излучение это поток электронов, для защиты от которого достаточно алюминиевой пластины. Гамма-излучение обладает способностью проникать и в более плотные материалы.

Слайд 38


Поражающее действие проникающей радиации характеризуется величиной дозы излучения, т. е. количеством энергии радиоактивных излучений, поглощенной единицей массы облучаемой среды. Различают экспозиционную и поглощенную дозу. Экспозиционную дозу измеряют в рентгенах (Р). Один рентген — это такая доза гамма- излучения, которая создает в 1 см3 воздуха около 2 млрд. пар ионов.

Слайд 39

Снижение поражающего действия проникающей радиации в зависимости от защитной среды и материала
Слои половинного ослабления радиации

Слайд 40

4. Радиоактивное заражение местности – при взрыве ЯО образуется на поверхности земли «след», образуемый выпадением осадков из радиоактивного облака. Защита: средства индивидуальной защиты(СИЗ).
Поражающие факторы ядерного взрыва:

Слайд 41

След радиоактивного облака на равнинной местности при неменяющихся направлении и скорости ветра имеет форму вытянутого эллипса и условно делится на четыре зоны: умеренного (А), сильного (Б), опасного (В) и чрезвычайно опасного (Г) заражения. Границы зон радиоактивного заражения с разной степенью опасности для людей принято характеризовать дозой гамма-излучения, получаемой за время от момента образования следа до полного распада радиоактивных веществ D∞ (изменяется в радах), или мощностью дозы излучения (уровнем радиации) через 1 ч после взрыва

Слайд 42

Зоны радиактивного заражения
Зона чрезвычайно опасного заражения
Зона опасного заражения
Зона сильного заражения
Зона умеренного заражения

Слайд 43

5. Электромагнитный импульс: возникает на короткий промежуток времени и может вывести из строя всю электронику противника (бортовые компьютеры самолета и т. д.)
Поражающие факторы ядерного взрыва:

Слайд 44

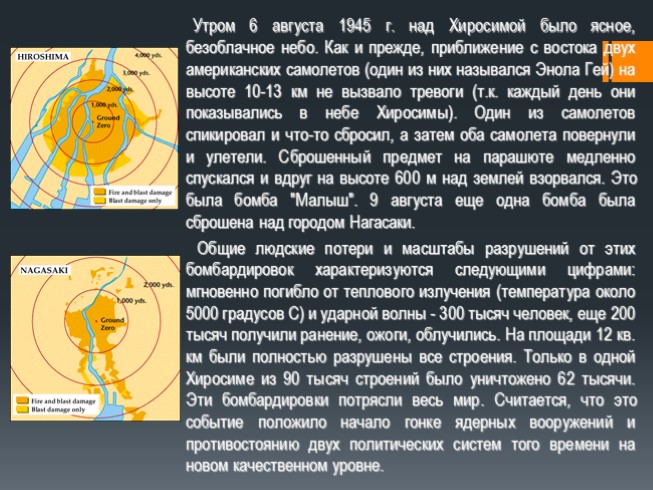

Утром 6 августа 1945 г. над Хиросимой было ясное, безоблачное небо. Как и прежде, приближение с востока двух американских самолетов (один из них назывался Энола Гей) на высоте 10-13 км не вызвало тревоги (т.к. каждый день они показывались в небе Хиросимы). Один из самолетов спикировал и что-то сбросил, а затем оба самолета повернули и улетели. Сброшенный предмет на парашюте медленно спускался и вдруг на высоте 600 м над землей взорвался. Это была бомба "Малыш". 9 августа еще одна бомба была сброшена над городом Нагасаки. Общие людские потери и масштабы разрушений от этих бомбардировок характеризуются следующими цифрами: мгновенно погибло от теплового излучения (температура около 5000 градусов С) и ударной волны - 300 тысяч человек, еще 200 тысяч получили ранение, ожоги, облучились. На площади 12 кв. км были полностью разрушены все строения. Только в одной Хиросиме из 90 тысяч строений было уничтожено 62 тысячи. Эти бомбардировки потрясли весь мир. Считается, что это событие положило начало гонке ядерных вооружений и противостоянию двух политических систем того времени на новом качественном уровне.

Слайд 45

Виды ядерных взрывов

Слайд 46

Наземный взрыв
Воздушный взрыв
Высотный взрыв
Подземный взрыв
Виды ядерных взрывов

Слайд 47

Виды ядерных взрывов
Генерал Томас Фаррелл: «Эффект, который на меня произвел взрыв, можно назвать великолепным, изумительным и в то же время ужасающим. Человечество еще никогда не создавало явления такой невероятной и устрашающей силы».

Слайд 48

Название испытания: Trinity (Троица) Дата: 16 июля 1945 Место: полигон в Аламогордо, штат Нью-Мексико

Слайд 49

Название испытания: Baker Дата: 24 июля 1946 Место: Лагуна атолла Бикини Тип взрыва: Подводный, глубина 27.5 метра Мощность: 23 килотонны.

Слайд 50

Название испытания: Truckee Дата: 9 июня 1962 года Место: Остров Рождества Мощность: более 210 килотонн

Слайд 51

Название испытания: Castle Romeo Дата: 26 марта 1954 Место: на барже в кратере Bravo, атолл Бикини Тип взрыва: на поверхности Мощность: 11 мегатонн.

Слайд 52

Название испытания: Castle Bravo Дата: 1 марта 1954 Место: атолл Бикини Тип взрыва: на поверхности Мощность: 15 мегатонн.

Слайд 53

Название испытания: «Единорог» (фр. Licorne) Дата: 3 июля 1970 года Место: атолл во Французской Полинезии Мощность: 914 килотонн

Слайд 54

Название испытания: «Единорог» (фр. Licorne) Дата: 3 июля 1970 года Место: атолл во Французской Полинезии Мощность: 914 килотонн

Слайд 55

Название испытания: «Единорог» (фр. Licorne) Дата: 3 июля 1970 года Место: атолл во Французской Полинезии Мощность: 914 килотонн

Слайд 56

Название испытания: Mike Дата: 31 октября 1952 года Место: Остров Elugelab («Flora»), атолл Эневейта Мощность: 10.4 мегатонны

Слайд 57

Название испытания: Oak Дата: 28 июня 1958 года Место: Лагуна Эниветок в Тихом океане Мощность: 8.9 мегатонн

Слайд 58

Название испытания: Umbrella Дата: 8 июня 1958 года Место: Лагуна Эниветок в Тихом океане Мощность: 8 килотонн

Слайд 59

Название испытания: YESO Дата: 10 июня 1962 года Место: Остров Рождества Мощность: 3 мегатонны

Слайд 60

Название испытания: Grable (в рамках операции «Апшот-Нотхол») Дата: 25 мая 1953 года Место: Ядерный полигон в Неваде Мощность: 15 килотонн

Слайд 61

Название испытания: Царь-бомба Дата: 30 октября 1961 года Место: полигон Новая Земля Мощность: более 50 мегатонн

Слайд 62

основной способ защиты людей и техники от ударной волны - укрытие в канавах, оврагах, лощинах, погребах, защитных сооружениях; от прямого действия светового излучения может защитить любая преграда, способная создать тень. Ослабляет его и запыленный (задымленный) воздух, туман, дождь, снегопад. от воздействия проникающей радиации практически полностью защищают человека убежища и противорадиационные укрытия (ПРУ).
Мероприятия по защите от ядерного оружия

Слайд 63

Мероприятия по защите от ядерного оружия

Слайд 64

Мероприятия по защите от ядерного оружия

Слайд 65

Вопросы для закрепления: Что понимают под термином «ОМП»? Когда впервые появилось ядерное оружие и когда было применено? Какие страны сегодня официально обладают ядерным оружием?

Слайд 66

Заполните таблицу «Ядерное оружие и его характеристики», основываясь на данных учебника (стр. 47-58).
Домашнее задание:
Поражающий фактор Характеристика Продолжительность воздействия после момента взрыва Единицы измерения
Ударная волна
Световое излучение
Проникающая радиация
Радиоактивное заражение
Электро-магнитный импульс

Слайд 67

Закон РФ «О гражданской обороне» от 12.02.1998 № 28 (в ред.ФЗ от 9.10.2002 № 123-ФЗ, от 19.06.2004 № 51-ФЗ, от 22.08.2004 № 122-ФЗ). Закон РФ «О военном положении» от 30.01.2002 № 1. Постановление Правительства РФ от 26.11.2007 № 804 «Об утверждении положения о гражданской обороне в РФ». Постановление Правительства РФ от 23.11.1996 № 1396 «О реорганизации штабов ГОЧС в органы управления ГОЧС». Приказ МЧС РФ от 23.12.2005 № 999 «Об утверждении порядка создания нештатных аварийно-спасательных формирований». Методические рекомендации по созданию, подготовке, оснащению НАСФ – М.: МЧС, 2005. Методические рекомендации органам местного самоуправления по реализации ФЗ от 6.10.2003 № 131-ФЗ «Об общих принципах местного самоуправления в РФ» в области ГО, защиты населения и территорий от ЧС, обеспечение пожарной безопасности и безопасности людей на водных объектах. Наставление по организации и ведению ГО в городском районе (городе) и на промышленном объекте народного хозяйства. Журнал «Гражданская защита» № 3-10 за 1998 г. Обязанности должностных лиц ГО организаций. Учебник «ОБЖ. 10 класс», А.Т.Смирнов и др.М, «Просвещение»,2010г. Тематическое и поурочное планирование по ОБЖ. Ю.П.Подолян.10 класс. http://himvoiska.narod.ru/bwphoto.html
Литература, Интернет-ресурсы:
