Слайд 1

Бюджетное образовательное учреждение «Русско-Полянский аграрный техникум»
Презентация к уроку по теме: «Машины для основной обработки почвы» Лущильники по предмету Эксплуатация и техническое обслуживание тракторов 1 курс, специальность-Тракторист-машинист сельскохозяйственного производства Разработала - преподаватель спецдисциплин Горячева Людмила Борисовна Русская-Поляна – 2019г.

Слайд 2

Слайд 3

Лущение почвы
Лущением называют обработку верхнего слоя почвы на небольшую глубину (5-12 см) с полным или частичным оборотом пласта. Как правило, лущение предшествует вспашке.  Благодаря лущению обеспечивается рыхление, частичное оборачивание и перемешивание почвы, а также подрезание сорняков.  При лущении заделывается часть пожнивных остатков, а вместе с ними семена сорняков, вредители и возбудители болезней культурных растений.

Слайд 4

Еще одно достоинство применения лущения - снижение энергозатрат на вспашку
После лущения стерни на поверхности почвы образуется мелкокомковатый слой, уменьшающий испарение влаги, уничтожаются сорные растения.

Слайд 5

Отличия лущения от боронования
Однако лущение, в отличие от боронования, сопровождается частичным или даже полным оборотом почвенного пласта, т. е. является своеобразной мини-вспашкой, тогда как основная цель боронования - рыхление и выравнивание поверхностного слоя почвы.

Слайд 6

Орудия для лущения почвы

Слайд 7

ЛДГ-10

Слайд 8

Агротехнические требования
1. Равномерно рыхлить почву (отклонение от заданной глубины не более +1см); 2. Создавать мелкокомковатый слой почвы с преобладанием частиц размером до 5мм; 3. Выравнивать поверхность поля; 4. Не допускать глубоких борозд, валиков, пропусков (огрехов); 5. Полностью подрезать стерню и сорные растения.

Слайд 9

Классификация лущильников
1. По типу рабочих органов: Дисковые; Лемешные. 2. По способу присоединения к трактору: Навесные; Прицепные.

Слайд 10

Наибольшее распространение получили лущильники ЛДГ-1-А и ППЛ-10-25.

Слайд 11

Марки лущильников расшифровываются так:
ЛДГ-10А, ППЛ-10-25. Л – лущильник, Д – дисковый, Н – навесной, Г – гидрофицированный, ПЛ – плуг-лущильник, П – прицепной. У дисковых лущильников цифра показывает ширину захвата машины в метрах, у лемешных первая цифра определяет число корпусов, вторая – ширину захвата каждого корпуса в сантиметрах.

Слайд 12

Прицепной дисковый лущильник  ЛДГ-10А
предназначен для лущения почвы после уборки зерновых культур, для ухода за парами, разделки пластов, размельчения глыб после вспашки.

Слайд 13

Устройство Лущильника ЛДГ – 10А
1,7 — каретки; 2 — тяга; 3 — брусья секций; 4 — ходовое колесо; 5 — рама; 6 — механизм гидроуправления; 8 — секции (батареи дисков); 9 — перекрывающая секция.

Слайд 14

Рабочий процесс
 Поле лущат поперек направления движения уборочного агрегата. При въезде в борозду тракторист принудительно заглубляет в почву диски лущильника и направляет агрегат вдоль загона. Вследствие сопротивления почвы диски, закрепленные на валах батарей, приводятся во вращение и оказывают на почву воздействие, аналогичное дисковым боронам.  Ввиду того, что угол атаки у дисковых лущильников больше, чем у дисковых борон, то диски лущильника в большей степени оборачивают и крошат почвенный пласт.

Слайд 15

Настраивают брусья секций и тяги на требуемый угол атаки.
При пожнивном лущении стерни угол атаки должен составлять 35°, На слабозасоренных почвах 30°, На обработке паров и предпахотной обработке почвы, на разделке пластов и размельчении глыб после вспашки любых почв 15 и 20°.

Слайд 16

Регулировка угла атаки
Для регулировки угла атаки изменяют длину тяг и передвигают брусья секций в обоймах рамы, сохраняя при этом необходимый зазор, в стыке между дисками правых и левых секций. Глубину лущения регулируют, сжимая пружины на штангах секций.

Слайд 17

Лемешный лущильник ППЛ-10-25
Используют при лущении на глубину 8-10см, предпосевной обработке на глубину до 14 см. Машину агрегатируют с тракторами ДТ-75Н и Т-4А.

Слайд 18

Устройство ППЛ-10-25
1 – корпус; 2, 5 – секция рамы; 3, 17 – колеса; 4 – ось; 6 – штанга; 7, 12 – регуляторы глубины; 8 – штурвал; 9 – догружатель; 10 – кронштейн; 11 – тяга; 13 – рычаг; 14 – гидроцилиндр; 1 5 – поводок; 16 – прицепное устройство

Слайд 19

Принцип действия
В процессе работы плуг-лущильник должен передвигаться устойчиво, без наклонов рам, чтобы избежать неодинаковой глубины пахоты различными корпусами.

Слайд 20

Регулировки.
Глубину пахоты передними корпусами регулируют опорным колесом и дополнительно регулировочным болтом прицепа; Глубину пахоты средними корпусами – перемещением ходовых колес при помощи штурвала полевого механизма и задних корпусов – опорным колесом. Для выглубления задней секции, гайкой догружателя дополнительно поджимают пружину штанги.

Слайд 21

Тест
1. С какими тракторами агрегатируется лущильник ЛДГ-10А? А) К-701; Б) МТЗ-80; В) ДТ-75Н. 2. Что обозначает буква Г в марке лущильника ЛДГ-10А? А) Гидравлический; Б) Гидрофицированный; В) Глубинный. 3. Какие агротехнические требования относятся к лущильникам? А) Выравнивать поверхность поля; Б) Равномерно рыхлить почву; В) Оба варианта верны. 4. Что обозначает цифра 10 в марке лущильника ЛДГ-10А? А) Ширину захвата; Б) Глубину рыхления; В) Количество корпусов. 5. Что входит в секцию лущильника? А) Дисковая батарея; Б) Дисковая батарея, кронштейны, скребковое устройство, две штанги с пружинами; В) Скребковое устройство, две штанги с пружинами. 6. Сколько включает в себя батарея стальных вогнутых дисков? А) Девять; Б) Десять; В) Пять. 7. Сколько должен составлять угол атаки при пожнивном лущении стерни? А) 30°С; Б) 20°С; В) 35°С. 8. Что представляет собой скребковое устройство? А) Треугольник; Б) Уголок; В) Прямоугольник. 9. Где засыпает заравниватель почвой разъемную борозду? А) В середине прохода; Б) В начале прохода; В) В конце прохода. 10.Для чего служит механизм гидроуправления? А) Для изменения глубины обработки почвы; Б) Для подъема секций в нейтральное положение; В) Для подъема секций в транспортное положение и изменения глубины обработки почвы.

Слайд 22

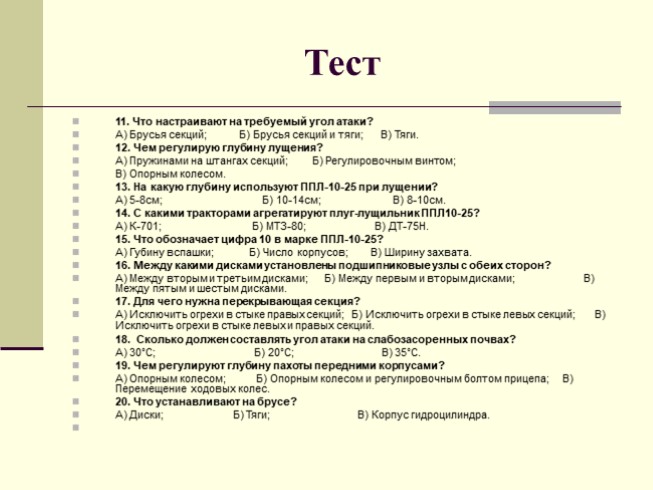

Тест
11. Что настраивают на требуемый угол атаки? А) Брусья секций; Б) Брусья секций и тяги; В) Тяги. 12. Чем регулирую глубину лущения? А) Пружинами на штангах секций; Б) Регулировочным винтом; В) Опорным колесом. 13. На какую глубину используют ППЛ-10-25 при лущении? А) 5-8см; Б) 10-14см; В) 8-10см. 14. С какими тракторами агрегатируют плуг-лущильник ППЛ10-25? А) К-701; Б) МТЗ-80; В) ДТ-75Н. 15. Что обозначает цифра 10 в марке ППЛ-10-25? А) Губину вспашки; Б) Число корпусов; В) Ширину захвата. 16. Между какими дисками установлены подшипниковые узлы с обеих сторон? А) Между вторым и третьим дисками; Б) Между первым и вторым дисками; В) Между пятым и шестым дисками. 17. Для чего нужна перекрывающая секция? А) Исключить огрехи в стыке правых секций; Б) Исключить огрехи в стыке левых секций; В) Исключить огрехи в стыке левых и правых секций. 18. Сколько должен составлять угол атаки на слабозасоренных почвах? А) 30°С; Б) 20°С; В) 35°С. 19. Чем регулируют глубину пахоты передними корпусами? А) Опорным колесом; Б) Опорным колесом и регулировочным болтом прицепа; В) Перемещение ходовых колес. 20. Что устанавливают на брусе? А) Диски; Б) Тяги; В) Корпус гидроцилиндра.

Слайд 23

Правильные варианты ответов
1 – В. 2 – Б. 3 – В. 4 – А. 5 – Б. 6 – А. 7 – В. 8 – Б. 9 – А. 10 – В. 11 – Б. 12 – А. 13 – В. 14 – В. 15 – Б. 16 – А. 17 – В. 18 – А. 19 – Б. 20 – В.

Слайд 24

Список используемой литературы
1. Кленин Н. И., Егоров В. Г. Сельскохозяйственные и мелиоративные машины. – М.: Колос, 2013. – 464 с. 2. Халанский В.М., Горбачев И.В. Сельскохозяйственные машины.- М.: Колос, 2016 г. – 324 с. 3. Устинов А.Н. Сельскохозяйственные машины: учебник для нач.проф. образования – 4-е изд., стер. М.: Издательский центр «Академия», 2016г. – 264 с. Материалы сайта http://www.avtomash.ru/
