Презентация - Персональный компьютер

Персональный
К мпьютер
Дальше

Устройства ввода
Системный блок
Устройства вывода
Выход
Запоминающие устройства

Системный блок
Материнская плата
Блок питания
Память
В системном блоке
расположены:
Назад

Системная плата
Разъемы для оперативной памяти
Разъем для процессора
Разъем для подключения питания
Разъемы для подключения дисководов
Назад
Дальше
Слоты расширения

Системная (материнская) плата является основным компонентом аппаратной части компьютера. Системная плата содержит магистраль обмена информацией, на ней имеются разъемы для установки процессора и оперативной памяти, а также слоты для установки контроллеров внешних устройств (Видеокарта, звуковая карта, сетевая карта и другие). Процессор строится на основе большой интегральной схемы, которая включает в себя огромное число элементов — диодов, транзисторов, конденсаторов, резисторов и т.д. Эта сложнейшая система является мозгом компьютера. Процессор обрабатывает информацию, представленную в двоичном виде и располагается на материнской плате. Важнейшей характеристикой процессора, определяющей его быстродействие, является тактовая частота. Тактовая частота показывает сколько простейших операций (тактов) выполняет процессор за 1 секунду. Другой важной характеристикой процессора является его разрядность. Разрядность процессора определяет количество двоичных разрядов, которые процессор обрабатывает за один такт в своей работе. Если, например, разрядность шины данных процессора составляет 128, то это значит, что процессор за один такт обрабатывает 128 бит. Бит — это наименьший кусочек информации, который может принимать значения «0» либо «1».
Процессор устанавливается в специальный разъем на материнской плате
CPU
Дальше

Магистраль (системная шина) включает в себя три многоразрядные шины: шину данных, шину адреса и шину управления, которые представляют собой многопроводные линии. К магистрали подключаются процессор и оперативная память, а также периферийные устройства ввода, вывода и хранения информации, которые обмениваются информацией, на машинном языке – последовательностями нулей и единиц в форме электрических импульсов. Только процессор и оперативная память через магистраль напрямую обмениваются информацией друг с другом! Шина данных. По ней данные передаются между различными устройствами. Например, считанные из оперативной памяти данные могут быть переданы процессору для обработки, а затем полученные данные могут быть отправлены обратно в оперативную память для хранения. Таким образом, данные по шине данных могут передаваться от устройства к устройству в любом направлении. Разрядность шины данных определяется разрядность процессора, то есть количеством двоичных разрядов, которые могут обрабатываться или передаваться процессором одновременно. Шина адреса. Выбор устройства или ячейки памяти, куда пересылаются или откуда считываются данные по шине данных, производит процессор. Каждое устройство или ячейка оперативной памяти имеет свой адрес.
Адрес передается по адресной шине, причем сигналы по ней передаются в одном направлении – от процессора к оперативной памяти и к другим устройствам. Поэтому шина адреса является однонаправленной. Разрядность шины адреса определяет объем адресуемой памяти – адресное пространство, то есть количество однобайтовых ячеек оперативной памяти, которое могут иметь уникальные адреса. Количество адресуемых ячеек памяти можно рассчитать по формуле: N = 2I, где I – разрядность шины адреса. Разрядность шины адреса в современных персональных компьютерах составляет 36 бит. Таким образом, максимально возможное количество адресуемых ячеек памяти: N = 236 = 68 719 476 736. Шина управления. По шине управления передаются сигналы, определяющие характер обмена информацией по магистрали. Сигналы управления показывают, какую операцию – считывание или запись информации из памяти – нужно производить, синхронизируют обмен информацией между устройствами и так далее.
Дальше

Устройства ввода
Сетевые устройства
Шина данных 8, 16, 32, 64 бита
Шина управления
Постоянная память
Устройства вывода
Магистрально-модульный принцип работы компьютера
Шина адреса 16, 20, 24, 32, 36 битов
Магистраль
Процессор
Временная память
Дальше

Логическая схема системной платы
Процессор
PS/2
Клавиатура
AGP
Звуковая карта Сетевая карта
UDMA
USB
HDD CD-ROM DVD-ROM
Сканер Цифровые камеры
COM
LPT
Мышь Внешний модем
Принтер
Дисплей
Северный мост
Южный мост
Оперативная память
Магистраль
PCI локальная шина
Назад

Блок питания служит для преобразования переменного напряжения 220в осветительной сети в постоянные напряжения 5в и 12в. Постоянное напряжение в 5в необходимо для питания электронной начинки компьютера. Постоянное напряжение в 5в используется также для формирования электрического импульса, соответствующего логическому сигналу «1». Отсутствие такого импульса соответствует логическому сигналу «0». Напряжение в 12в приводит в движение электродвигатели дисководов и вентиляторов охлаждения.
Назад

Клавиатура
Мышь
Микрофон
Джойстик
Устройства ввода
Назад
Цифровые камеры
Световое перо
Сканер

Клавиатура является универсальным устройством для ввода информации в компьютер. Клавиатура позволяет вводить числовую и текстовую информацию, а так же управлять работой компьютера. При нажатии на клавишу в компьютер поступает определенная последовательность электрических импульсов (8-битный код клавиши). На физическом уровне производится сканирование клавишного поля клавиатуры и считывание порядкового номера нажатой клавиши. Клавиатура подключается через контроллер к магистрали материнской платы. Стандартная клавиатура имеет 101 клавишу.
Назад

В манипуляторе мышь используется оптико-механический принцип действия. Его рабочим элементом является массивный металлический шар покрытый резиной. При перемещении корпуса мыши по горизонтальной поверхности шар вращается. Вращение шара передается двум роликам, расположенным перпендикулярно друг к другу. Ролики фиксируют информацию о перемещении шара по координатной плоскости и с помощью фоточувствительных элементов и передают эту информацию в компьютер. Таким образом, вращение шара мыши превращается в движение курсора по экрану монитора. Мышь имеет две или три кнопки управления. В настоящее время широкое распространение получила оптическая мышь, в которой нет механических частей. Источник света, размещенный внутри мыши, освещает поверхность по которой она движется. Интенсивность отраженного от поверхности света изменяется при движении мыши. Отраженный свет фиксируется светоприемником мыши. Изменения света преобразуются в перемещение курсора на экране.
Назад

Привет, всем, из СОЧИ !
Световое перо служит для ввода графической информации в компьютер при рисовании или письме. Для тех, кто не очень дружен с компьютером, наконец, появился альтернативный способ ввода информации без помощи клавиатуры: теперь это можно делать старым проверенным способом – с помощью ручки. На первый взгляд, ручка напоминает обычную шариковую. При движении светового пера по поверхности графического планшета вырабатываются цифровые штрих-коды, несущие информацию в компьютер о следе, который остается на этой поверхности. Точно такой же по форме след появляется на экране дисплея. Основной характеристикой светового пера является его точность ввода графической информации, которая может составлять, например, +/-0,5, +/-0,25 мм и выше.
Назад
В настоящее время созданы специальные дисплеи, на поверхности которых можно непосредственно писать световым пером.

Сканер осуществляет оптический ввод изображений, представленных в виде фотографий, рисунков, слайдов, текстовых документов и их преобразование в цифровую форму. Сканируемое изображение освещается светом трех цветов — красным, синим, зеленным. Отраженный от изображения свет попадает на линейную матрицу фотоэлементов, которая движется, считывая изображение и преобразует его в двоичный код. Теперь исходное изображение можно записать в графический файл. Разрешающая способность сканеров составляет 600, 1200 dpi и выше. Разрешение в 600 dpi означает, что при прохождении одного дюйма изображения сканируется 600 точек (1 дюйм = 2,54 см). Важной характеристикой сканера является его цветопередача, которая может составлять 36, 42, 48 бит и более.
Назад

Цифровой фотоаппарат позволяет получать фотоснимки непосредственно в цифровом (компьютерном) формате. Такой фотоаппарат может хранить в своей памяти сотни изображений высокого качества. После подключения к компьютеру полученные при съемке изображения переписывают на любой постоянный носитель информации (дискета, винчестер, лазерный диск). При необходимости фотоизображение можно перенести на бумагу с помощью принтера.
Цифровая видеокамера предназначена для записи движущегося изображения в цифровом формате, как в автономном режиме, так и подключенной во время видеосъемки к компьютеру. Во втором случае обеспечивается постоянная запись видеоизображения на жесткий диск или его трансляция по компьютерным сетям.
Назад

Микрофон позволяет вводить аналоговый звуковой сигнал в компьютер. Затем звуковая информация из аналогового вида преобразуется в цифровой (компьютерный) формат. Микрофон подключается ко входу звуковой карты, которая обеспечивает 16-битное двоичное кодирование звука. В данном случае звуковая карта является устройством ввода информации в компьютер. Звуковая карта устанавливается в один из слотов расширения на системной (материнской) плате.
Назад

Джойстик — это игровой манипулятор созданный для более удобного управления ходом компьютерных игр. Как правило он представляет собой рукоятку с кнопками. Джойстик подключается к специальному игровому порту на звуковой плате. В результате эволюции джойстика возник более сложный манипулятор — руль с педалями.
Назад

Монитор
Принтер
Назад
Устройства вывода
Видеокарта
Звуковые колонки
Проектор

Монитор на электронно-лучевой трубке
Монитор на жидко-кристаллической панели
Назад

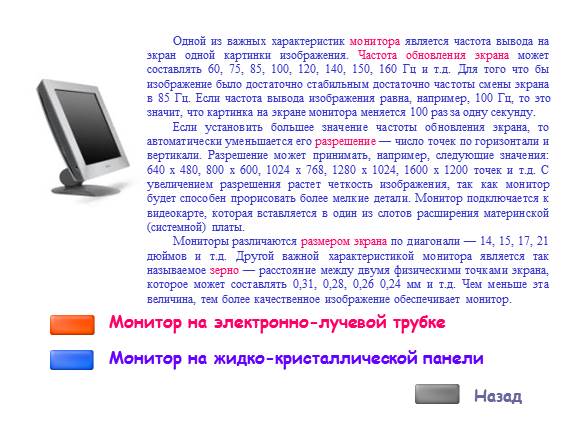

Одной из важных характеристик монитора является частота вывода на экран одной картинки изображения. Частота обновления экрана может составлять 60, 75, 85, 100, 120, 140, 150, 160 Гц и т.д. Для того что бы изображение было достаточно стабильным достаточно частоты смены экрана в 85 Гц. Если частота вывода изображения равна, например, 100 Гц, то это значит, что картинка на экране монитора меняется 100 раз за одну секунду. Если установить большее значение частоты обновления экрана, то автоматически уменьшается его разрешение — число точек по горизонтали и вертикали. Разрешение может принимать, например, следующие значения: 640 х 480, 800 х 600, 1024 х 768, 1280 х 1024, 1600 х 1200 точек и т.д. С увеличением разрешения растет четкость изображения, так как монитор будет способен прорисовать более мелкие детали. Монитор подключается к видеокарте, которая вставляется в один из слотов расширения материнской (системной) платы. Мониторы различаются размером экрана по диагонали — 14, 15, 17, 21 дюймов и т.д. Другой важной характеристикой монитора является так называемое зерно — расстояние между двумя физическими точками экрана, которое может составлять 0,31, 0,28, 0,26 0,24 мм и т.д. Чем меньше эта величина, тем более качественное изображение обеспечивает монитор.

Монитор на электронно-лучевой трубке Изображение на экране создается пучком электронов, испускаемых электронной пушкой. Этот электронный луч (пучок электронов) разгоняется высоким электрическим напряжением и падает на внутреннюю поверхность экрана, покрытую составом люминофора. Люминофор светится при попадании на него электронного луча. Система управления лучом заставляет пробегать его по строкам весь экран и менять его интенсивность, а следовательно и яркость свечения люминофора. Таким образом луч построчно рисует изображение на экране. В цветном мониторе цвет формируется из трех основных составляющих: красный, синий и зеленый. Внутри электронно-лучевой трубки находятся три электронных пушки, создающие три луча с разной скоростью потока электронов. На экране равномерно распределены очень мелкие точки люминофора трех цветов. Люминофор данного цвета реагирует на электроны определенной скорости. Цветное изображение формируется за счет смешивания трех базовых цветов. При смешении красного и зеленого цветов образуется желтый, красного и синего — пурпурный, синего и зеленого — голубой. Если смешать три базовых цвета при полной яркости, то получится белый. Сочетания базовых цветов различной яркости дают множество других цветов и оттенков.
Назад

Монитор на основе жидко-кристаллической панели Главная деталь современного жидко-кристаллического монитора - TFT-панель. В основе ее работы лежит принцип изменения прозрачности жидких кристаллов под воздействием электрического тока. Молекулы жидких кристаллов под воздействием электричества могут изменять свою ориентацию в пространстве и вследствие этого изменять яркость проходящего сквозь них светового луча. Для подсветки панели с ее обратной стороны устанавливается специальная яркая лампа. При смене электрического поля частицы перестраиваются по-новому, что требует некоторого времени. Поэтому при выборе ЖК-монитора важен такой параметр, как время отклика пиксела матрицы: чем оно меньше, тем быстрее перестраиваются частицы. Время отклика может составлять 10, 20, 30 мс. Для создания точечного дисплея изготовляют матрицу из миниатюрных прозрачных ячеек, заполненных жидким кристаллом. Она помещается между двумя электродами, один из которых - цельная пластина, а другой состоит из множества миниатюрных контактов, соответствующих отдельным ячейкам. В современных мониторах подача электрического сигнала на индивидуальные электроды происходит через так называемые тонкопленочные транзисторы (TFT). Цветное изображение получается в результате использования трех фильтров, которые выделяют из излучения источника белого света три основные компоненты - красный, синий, зеленый. Комбинация трех основных цветов для каждой точки или пиксела экрана дает возможность воспроизвести любой цвет.
Назад

Рассмотрим формирование изображения на примере графического режима с разрешением 800 х 600 точек и глубиной цвета 8 бит. В видеопамяти хранится битовая карта изображения - двоичный код каждой точки, определяющей ее цвет. В данном случае количество возможных цветов составляет 28 = 256. Три луча (красный, синий, зеленый) синхронно пробегают экран построчно. Интенсивность каждого луча меняется при движении по строке в соответствии с двоичным кодом данной точки. В каждой из 600 строк высвечивается по 800 точек, всего 480 000 точек.
Принцип вывода информации на экран монитора состоит в следующем: в видеопамяти компьютера содержится битовая карта изображения (двоичный код для цвета каждой точки экрана) и периодически происходит считывание содержимого видеопамяти и отображение его на экран. Частота считывания может, например, составлять 85 Гц. Монитор подключается к видеокарте, которая вставляется в один из слотов расширения материнской (системной) платы. Именно на видеокарте размещена микросхема видеопамяти. Современные видеокарты обладают видеопамятью в 256 Мбайта и более. Изображение может состоять, например, из 800 х 600 = 480.000 точек и строиться, например, на основе 232 = 4.294.967.296 цветов! Говорят, что глубина цвета в данном случае равна 32 битам.
Назад

лазерным лучом. В результате на барабане возникают положительно заряженные точки. Затем на барабан наносится тонер (электрографический проявитель), который осаждается на положительно заряженных участках. Предварительно заряженная отрицательно бумага прижимается к барабану и тонер притягивается к ней. Последний этап состоит в термической фиксации порошка на бумаге при температуре 200°С. Одной из важных характеристик принтера является его разрешающая способность, которая может составлять, например, 600 х 600 dpi и выше.

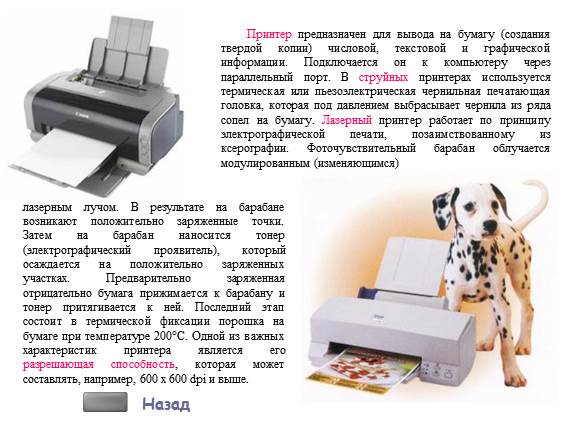

Принтер предназначен для вывода на бумагу (создания твердой копии) числовой, текстовой и графической информации. Подключается он к компьютеру через параллельный порт. В струйных принтерах используется термическая или пьезоэлектрическая чернильная печатающая головка, которая под давлением выбрасывает чернила из ряда сопел на бумагу. Лазерный принтер работает по принципу электрографической печати, позаимствованному из ксерографии. Фоточувствительный барабан облучается модулированным (изменяющимся)
Назад

Акустические колонки, наушники служат для вывода звука из компьютера и подключаются к выходу звуковой карты. Их наличие является обязательным для мультимедийного компьютера. Звуковая карта устанавливается в один из слотов расширения на системной (материнской) плате. Обычно звуковая карта имеет также дополнительную возможность синтезировать звук (в памяти звуковой карты хранятся звуки 128-и различных музыкальных инструментов) и воспроизводить одновременно 32 и более инструмента. По этой причине звуковая карта имеет еще и другое название – музыкальная карта.
Назад

Проектор позволяет вывести на большой экран содержимое экрана монитора. Используется для демонстрации работы программ, презентаций, слайдов, видеофильмов многочисленной аудитории. Размер изображения по диагонали может составлять 300 дюймов (7,62 метра) и более. Сегодня проектор становится незаменимым в процессе обучения.
Назад

Запоминающие устройства
Временная память
Назад
Постоянная память
Дискета
Лазерный диск
Винчестер
Flash-память
Внешняя память
Внутренняя память

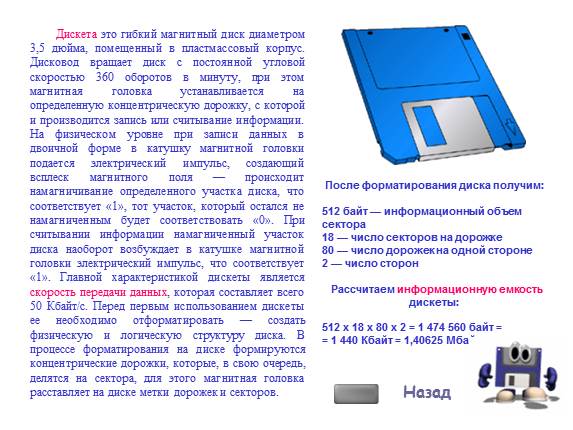

Дискета это гибкий магнитный диск диаметром 3,5 дюйма, помещенный в пластмассовый корпус. Дисковод вращает диск с постоянной угловой скоростью 360 оборотов в минуту, при этом магнитная головка устанавливается на определенную концентрическую дорожку, с которой и производится запись или считывание информации. На физическом уровне при записи данных в двоичной форме в катушку магнитной головки подается электрический импульс, создающий всплеск магнитного поля — происходит намагничивание определенного участка диска, что соответствует «1», тот участок, который остался не намагниченным будет соответствовать «0». При считывании информации намагниченный участок диска наоборот возбуждает в катушке магнитной головки электрический импульс, что соответствует «1». Главной характеристикой дискеты является скорость передачи данных, которая составляет всего 50 Кбайт/с. Перед первым использованием дискеты ее необходимо отформатировать — создать физическую и логическую структуру диска. В процессе форматирования на диске формируются концентрические дорожки, которые, в свою очередь, делятся на сектора, для этого магнитная головка расставляет на диске метки дорожек и секторов.
После форматирования диска получим: 512 байт — информационный объем сектора 18 — число секторов на дорожке 80 — число дорожек на одной стороне 2 — число сторон Рассчитаем информационную емкость дискеты: 512 х 18 х 80 х 2 = 1 474 560 байт = = 1 440 Кбайт = 1,40625 Мбайт
Назад

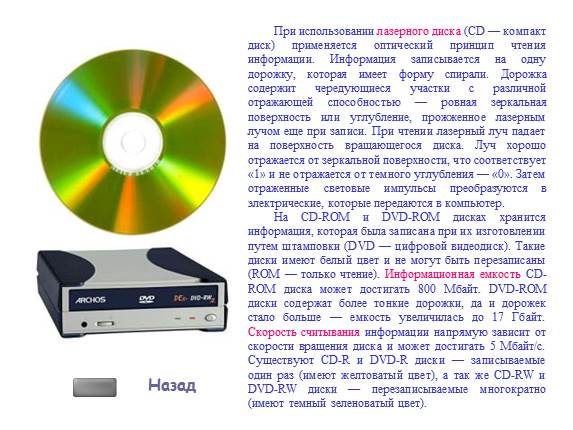

При использовании лазерного диска (CD — компакт диск) применяется оптический принцип чтения информации. Информация записывается на одну дорожку, которая имеет форму спирали. Дорожка содержит чередующиеся участки с различной отражающей способностью — ровная зеркальная поверхность или углубление, прожженное лазерным лучом еще при записи. При чтении лазерный луч падает на поверхность вращающегося диска. Луч хорошо отражается от зеркальной поверхности, что соответствует «1» и не отражается от темного углубления — «0». Затем отраженные световые импульсы преобразуются в электрические, которые передаются в компьютер. На CD-ROM и DVD-ROM дисках хранится информация, которая была записана при их изготовлении путем штамповки (DVD — цифровой видеодиск). Такие диски имеют белый цвет и не могут быть перезаписаны (ROM — только чтение). Информационная емкость CD-ROM диска может достигать 800 Мбайт. DVD-ROM диски содержат более тонкие дорожки, да и дорожек стало больше — емкость увеличилась до 17 Гбайт. Скорость считывания информации напрямую зависит от скорости вращения диска и может достигать 5 Мбайт/с. Существуют CD-R и DVD-R диски — записываемые один раз (имеют желтоватый цвет), а так же CD-RW и DVD-RW диски — перезаписываемые многократно (имеют темный зеленоватый цвет).
Назад

Винчестер или жесткий магнитный диск представляют собой один или несколько дисков, размещенных на одной оси и вращающихся с большой угловой скоростью (до 7200 об/мин), заключенных в металлический корпус. В современных винчестерах магнитные головки как бы «летят» на расстоянии долей микрона (меньше толщины человеческого волоса) от поверхности вращающихся дисков. За счет малого расстояния между диском и головкой достигается большая плотность записи (количество дорожек на каждом диске может достигать нескольких тысяч, а количество секторов на дорожке — нескольких десятков). В результате информационная емкость жестких дисков может составлять 20 — 200 Гбайт и более. За счет большой скорости вращения жесткие диски обеспечивают высокую скорость записи и считывания информации, которая у самых высокоскоростных винчестеров может достигать 133 Мбайт/с. На физическом уровне при записи данных в двоичной форме в катушку магнитной головки подается электрический импульс, создающий всплеск магнитного поля — происходит намагничивание определенного участка диска, что соответствует «1», тот участок, который остался не намагниченным будет соответствовать «0». При считывании информации намагниченный участок диска наоборот возбуждает в катушке магнитной головки электрический импульс, что соответствует «1».
Назад

Flash-память позволяет записывать и хранить данные в микросхемах. Такая память не имеет в своем составе движущихся частей, что обеспечивает высокую сохранность данных. Другим важным достоинством Flash-памяти является ее компактность. Для записи или считывания информации карта памяти вставляется в универсальный USB-порт компьютера. Информационная емкость Flash-карты может составлять 128, 256, 512 Мбайт, сегодня счет пошел на Гбайты. Этот вид памяти способен вытеснить традиционные накопители информации, такие как, дискета, компакт-диск, а со временем возможно и винчестер. Flash-карты также успешно используются в цифровых камерах для накопления видео и звуковой информации.
Назад

Оперативная память располагается внутри системного блока на материнской плате. Иногда этот вид памяти называют внутренней или временной. Конструктивно она выполнена в виде небольших плат с микросхемами памяти, в которых находится множество ячеек памяти. Объем одной ячейки составляет 1 байт = 23 бит = 8 бит. Бит это наименьшая порция информации — может принимать значения «0» либо «1». Для построения одной ячейки памяти требуется восемь триггеров, так как триггер способен хранить 1 бит информации. У каждой ячейки памяти есть свой уникальный двоичный адрес. Оперативная память работает только в то время, когда компьютер включен, она служит для временного хранения данных и программ. Эта память невелика по сравнению с постоянной памятью, например, винчестера, но обладает огромной скоростью записи и чтения данных. Именно это свойство временной памяти помогает процессору справиться с огромными потоками данных при их обработке. Только процессор и оперативная память непосредственно через магистраль обмениваются данными между собой. Частота записи или чтения информации в ячейках памяти может достигать 800 МГц. Информационная емкость оперативной памяти может принимать следующие значения — 1, 4, 8, 16, 32, 64, 128, 256, 512, 1024 Мбайт и т.д.
Планки памяти вставляются в специальные разъемы на материнской плате и напрямую соединены с магистралью
Назад
