Слайд 1

Приспособление для заточки пил, слайд 1
Муниципальное бюджетное общеобразовательное учреждение Верхне- Талызинская средняя школа
Творческий проект «Приспособление для заточки пил»     Выполнил: ученик 9 класса Сорокин Артем   Руководитель: учитель технологии Новиков Б.М.

Слайд 2

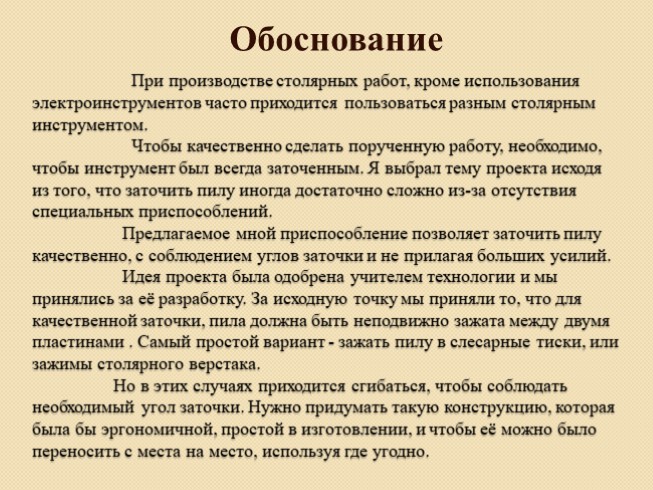

Приспособление для заточки пил, слайд 2
При производстве столярных работ, кроме использования электроинструментов часто приходится пользоваться разным столярным инструментом. Чтобы качественно сделать порученную работу, необходимо, чтобы инструмент был всегда заточенным. Я выбрал тему проекта исходя из того, что заточить пилу иногда достаточно сложно из-за отсутствия специальных приспособлений. Предлагаемое мной приспособление позволяет заточить пилу качественно, с соблюдением углов заточки и не прилагая больших усилий. Идея проекта была одобрена учителем технологии и мы принялись за её разработку. За исходную точку мы приняли то, что для качественной заточки, пила должна быть неподвижно зажата между двумя пластинами . Самый простой вариант - зажать пилу в слесарные тиски, или зажимы столярного верстака. Но в этих случаях приходится сгибаться, чтобы соблюдать необходимый угол заточки. Нужно придумать такую конструкцию, которая была бы эргономичной, простой в изготовлении, и чтобы её можно было переносить с места на место, используя где угодно.
Обоснование

Слайд 3

Приспособление для заточки пил, слайд 3
План проекта При изготовление моего изделия я столкнулся со следующими проблемами:
Изделие
Дизайн
Экономические затраты
Экология
Посильность выполнения
Техника безопасности
Материалы
Экономические затраты
Дизайн
Экология
Посильность выполнения
Инструменты и оборудование

Слайд 4

Приспособление для заточки пил, слайд 4
Вариант 1. Самый простой вариант зажать пилу между двух пластин. Но в этом случае, чтобы обеспечить нужный угол заточки, конструкцию нужно придерживать рукой, чтобы она оставалась неподвижной.
Выбор вариантов

Слайд 5

Приспособление для заточки пил, слайд 5

Вариант 2.Учитывая несостоятельность первого варианта, я рассмотрел второй вариант, где предусмотрены угольники для обеспечения нужного угла заточки.

Слайд 6

Приспособление для заточки пил, слайд 6

Учитывая всё это, я разработал вариант 3, который соответствует всем этим требованиям.

Слайд 7

Приспособление для заточки пил, слайд 7

Технология изготовления
Для изготовления моего изделия мне понадобились сосновые доски. Их мне предоставил учитель технологии. Инструменты и приспособления имеются в школьной мастерской. Разметил заготовки необходимого размера, опилил их по размерам, построгал и отфуговал. Разметил отверстия для зажимных винтов, просверлил с помощью дрели, изготовил 2 уголка для крепления досок. При изготовлении уголков важно выдерживать угол 300, для того, чтобы соблюдался угол заточки пилы. Вся конструкция собирается на гвоздях, кроме прижимной доски, которая прижимается винтами.

Слайд 8

Приспособление для заточки пил, слайд 8

Инструменты и оборудование Для изготовления моего изделия мне понадобятся следующие инструменты и оборудование: разметочные инструменты, рубанок, фуганок, ножовки, сверлильный станок или дрель, транспортир, молоток.

Слайд 9

Приспособление для заточки пил, слайд 9

Техника безопасности При изготовление моего изделия были соблюдены все правила техники безопасности при работе с ручным столярным инструментом и правила техники безопасности при работе на сверлильном станке.

Слайд 10

Приспособление для заточки пил, слайд 10
Чертежи изделия

Слайд 11

Приспособление для заточки пил, слайд 11
Техническая карта изготовления приспособления для заточки пил

Слайд 12

Приспособление для заточки пил, слайд 12

Разметка

Слайд 13

Приспособление для заточки пил, слайд 13

Пиление

Слайд 14

Приспособление для заточки пил, слайд 14

Строгание

Слайд 15

Приспособление для заточки пил, слайд 15

Фугование

Слайд 16

Приспособление для заточки пил, слайд 16

Сверление отверстий

Слайд 17

Приспособление для заточки пил, слайд 17

Готовое изделие

Слайд 18

Приспособление для заточки пил, слайд 18

Экономические расчёты.

Если учесть то, что материал я получил бесплатно, то моё изделие не стоит ничего. Это без учёта рабочего времени. Но поскольку материал всё-же стоит деньги я попробовал посчитать сколько стоит моё изделие. На изготовление ушло 0,00375 м³ пиломатериала. При цене 1м³ - 8000 руб. , затраты составили – 30 руб. Гвозди – 10 руб. Винты – 20 руб. Итого – 60 руб. На изготовление изделия я потратил 4 часа

Слайд 19

Приспособление для заточки пил, слайд 19
Самооценка
Материалы и инструменты доступны. Есть желание и возможность сделать изделие. Смогу чему-то научиться. Смогу передать опыт друзьям.


Слайд 20

Приспособление для заточки пил, слайд 20
Реклама

Это каменный век !
Наши приспособления для заточки пил
к Вашим услугам!
Вы все еще производите заточку пил на колене ?
Дешево!
Технологично!
Мы идем к ВАМ!
