Учебные вопросы: 1. Средства индивидуальной защиты органов дыхания, глаз и кожи. 2 . П риборы РХБ разведки. 3. Дымовые средства.

Слайд 3

Введение В Первую мировую войну Германией против русских войск впервые (1914 г.) был использован удушливый газ хлор, что привело к многочисленным поражениям личного состава с высоким процентом летального исхода. Это в свою очередь вынудило командование к срочному принятию мер по созданию средств защиты от вредных газов. Были разработаны и освоены в промышленном производстве, а затем поступили в войска простейшие средства противохимической защиты, такие как марлевые повязки, использование которых существенно снизило потери в живой силе. Планомерные работы по наращиванию объемов производства средств противохимической защиты для русской армии развернулись под руководством генерал-лейтенанта В. Н. Ипатьева, а обучение войск пользованию противогазами и другими средствами защиты возглавил профессор Н. А. Шилов. Таким образом, в 1915-1917 годах были заложены основы создания в русской армии противогазового дела и военно-химической службы.

Слайд 4

Важными задачами, которые были дополнительно возложены на службу ПХЗ Красной армии, стали разработка и практическое использование огневых средств и средств аэрозольного противодействия в боевых операциях. В предвоенные годы были разработаны, приняты на вооружение, освоены в промышленном производстве и поступили в войска фугасные, ранцевые и танковые огнеметы, а также дымовые шашки, гранаты и дымовые смеси. В ходе Великой Отечественной войны нашли широкое применение стеклянные бутылки с самовоспламеняющейся огнесмесью и дымовые гранаты. В годы общественно-политических преобразований и реформы Вооруженных Сил Республики Казахстан возникли большие трудности, связанные с сохранением оргштатной структуры войск РХБ защиты, научно-технического и производственного потенциалов научно-исследовательских организаций и промышленных предприятий, а также системы баз и складов, обеспечивавших сохранность имущества, производство и ремонт Ви С РХБЗ. В настоящее время основные усилия по развитию Ви С РХБЗ из-за сокращения ассигнований направлены на создание новых образцов в ограниченных количествах, чтобы при улучшении финансового обеспечения можно было бы наладить их массовое производство .

Слайд 5

. Первый учебный вопрос Средства индивидуальной защиты глаз. Предназначены для защиты глаз от ожоговых поражений и сокращения длительности адаптационного (временного) ослепления световым излучением ядерного взрыва при действиях личного состава вне объектов вооружения и военной техники и укрытий. Основные тактико-технические характеристики Светопропускание в исходном состоянии, %60 Кратность сокращения радиуса ожоговых поражений, раз2-3 Кратность сокращения продолжительности адаптационного ослепления, раз2-3 Масса очков, кг0,28 Масса комплекта кг0,48 Особенности конструкции: В комплект входят очки ОПФ, незапотевающие пленки НПН, салфетка и футляр. Защита глаз от СИЯВ достигается поглощением энергии светового импульса фотохромным и инфракрасным светофильтрами. Защитные очки ОПФ

Слайд 6

Защитные очки ОФ Предназначены для защиты глаз от ожоговых поражений и сокращения длительности адаптационного (временного) ослепления световым излучением ядерного взрыва при действиях личного состава вне объектов вооружения и военной тех Основные тактико-технические характеристики Светопропускание в исходном состоянии, %72 Кратность сокращения радиуса ожоговых поражений, раз 3-5 Кратность сокращения длительности адаптационного ослепления, раз 2-3 Масса очков, кг0,3 Масса комплекта, кг0,5 Особенности конструкции: В комплект входят очки ОФ, незапотевающие пленки НПН, салфетка и футляр. Защита глаз от СИЯВ достигается поглощением энергии светового импульса инфракрасным и фотохромным светофильтрами. Приняты на снабжение в 1982 году.

Слайд 7

Средства индивидуальной защиты органов дыхания. фильтрующего типа Предназначен для защиты органов дыхания, лица и глаз от отравляющих веществ, радиоактивной пыли и биологических аэрозолей. Кроме того, при использовании пленочных средств защиты глаз ПСЗГ-2 обеспечивается защита глаз от светового излучения ядерного взрыва. Противогаз фильтрующий ПМК Основные тактико-технические характеристики Время непрерывного пребывания в противогазе, чдо 12 Сопротивление дыханию, мм вод. ст.15 Общее поле зрения, %, не менее70 Разборчивость речи, %, не менее96 Масса противогаза, кг, не более0,86 Особенности конструкции: Состав: лицевая часть М80 и фильтрующе-поглощающая коробка МКТ-2Т. Лицевая часть М80 выполнена в виде маски, состоящей из корпуса с обтюратором, очкового узла, клапанной коробки, резьбового узла присоединения коробки, мембранного переговорного устройства капсульного типа, устройства для приема жидкости и наголовника. Выпускаются маски с узлом присоединения коробки, расположенным или с левой, или с правой стороны. В комплект входят незапотевающие пленки НПН, накладные утеплительные манжеты НМУ, защитный трикотажный чехол, водонепроницаемый мешок, крышка для фляги специальной конструкции, сумка для противогаза, бирка. Принят на вооружение в 1980 году .

Слайд 8

Предназначен для защиты органов дыхания, лица и глаз от отравляющих веществ, радиоактивной пыли, биологических аэрозолей. Кроме того, при использовании пленочных средств защиты глаз ПСЗГ-2 обеспечивается защита глаз от светового излучения ядерного взрыва. Противогаз фильтрующий ПМК-2 Основные тактико-технические характеристики Время непрерывного пребывания в противогазе, чдо 24 Сопротивление дыханию, мм вод. ст.13 Общее поле зрения, %, не менее70 Разборчивость речи, %, не менее96 Масса противогаза, кг, не более0,86 Особенности конструкции: Лицевая часть МБ-1-80 выполнена в виде маски, состоящей из корпуса с обтюратором, очкового узла, клапанной коробки, двух безрезьбовых узлов присоединения ФПК, заглушки, переговорного устройства капсульного типа, системы для приема жидкости и наголовника. Фильтрующе-поглощающая коробка КБ-1 может быть присоединена как с левой, так и с правой стороны, в противоположное отверстие вставляют заглушку. В комплект противогаза входят незапотевающие пленки НПН, накладные утеплительные манжеты НМУ, защитный трикотажный чехол с решеткой, водонепроницаемый мешок, крышка для фляги специальной конструкции, переходник, штуцер, сумка для противогаза, бирка. Принят на вооружение в 1985 году

Слайд 9

Предназначен для защиты органов дыхания и глаз членов экипажа вертолетов всех типов, а также санитарной военно-транспортной авиации от отравляющих веществ, биологических аэрозолей и радиоактивной пыли. Противогаз фильтрующий летный ПФЛ Основные тактико-технические характеристики Время непрерывного пребывания в противогазе, ч12 Сопротивление дыханию, мм вод. ст.26 Общее поле зрения, %, не менее68 Масса противогаза (без сумки) кг, 1,3 Особенности конструкции: Лицевая часть - маска, состоящая из резинового корпуса объемного типа с "независимым" обтюратором, отформованным за одно целое с корпусом. Имеются клапаны вдоха и выдоха, панорамное стекло, подмасочник, радиогарнитуры, наголовник с пяти-точечной системой крепления. ФПЭ выполнен в виде изогнутого треугольника, с наружи армированного полиэтиленовой сеткой. ФПЭ герметично соединен с коллектором сваркой. Имеется переговорное устройство. Принят на вооружение в 1982 году.

Слайд 10

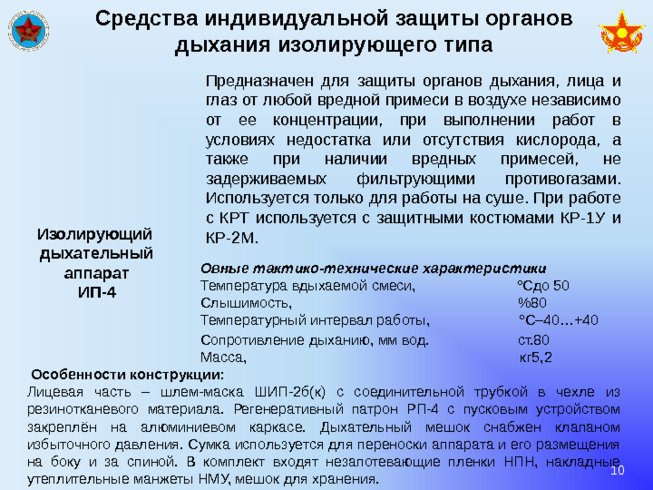

Средства индивидуальной защиты органов дыхания изолирующего типа Изолирующий дыхательный аппарат ИП-4 Предназначен для защиты органов дыхания, лица и глаз от любой вредной примеси в воздухе независимо от ее концентрации, при выполнении работ в условиях недостатка или отсутствия кислорода, а также при наличии вредных примесей, не задерживаемых фильтрующими противогазами. Используется только для работы на суше. При работе с КРТ используется с защитными костюмами КР-1У и КР-2М. Овные тактико-технические характеристики Температура вдыхаемой смеси, Сдо 50 Слышимость, %80 Температурный интервал работы, С–40 40 Сопротивление дыханию, мм вод. ст.80 Масса, кг5,2 Особенности конструкции: Лицевая часть – шлем-маска ШИП-2б(к) с соединительной трубкой в чехле из резинотканевого материала. Регенеративный патрон РП-4 с пусковым устройством закреплён на алюминиевом каркасе. Дыхательный мешок снабжен клапаном избыточного давления. Сумка используется для переноски аппарата и его размещения на боку и за спиной. В комплект входят незапотевающие пленки НПН, накладные утеплительные манжеты НМУ, мешок для хранения.

Слайд 11

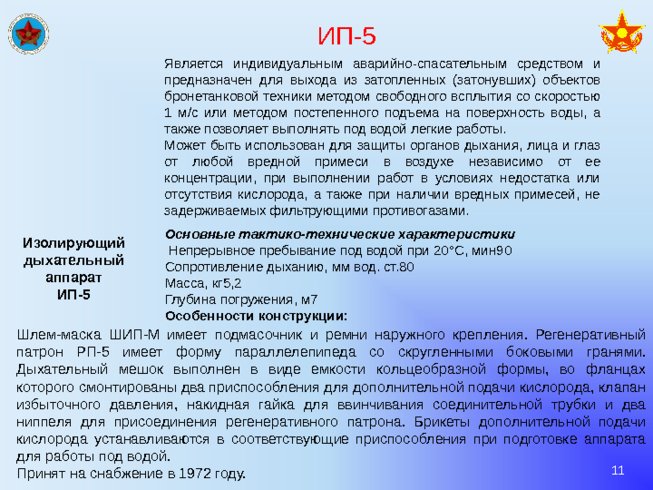

Изолирующий дыхательный аппарат ИП-5 Является индивидуальным аварийно-спасательным средством и предназначен для выхода из затопленных (затонувших) объектов бронетанковой техники методом свободного всплытия со скоростью 1 м/с или методом постепенного подъема на поверхность воды, а также позволяет выполнять под водой легкие работы. Может быть использован для защиты органов дыхания, лица и глаз от любой вредной примеси в воздухе независимо от ее концентрации, при выполнении работ в условиях недостатка или отсутствия кислорода, а также при наличии вредных примесей, не задерживаемых фильтрующими противогазами. Основные тактико-технические характеристики Непрерывное пребывание под водой при 20 С, мин90 Сопротивление дыханию, мм вод. ст.80 Масса, кг5,2 Глубина погружения, м7 Особенности конструкции: Шлем-маска ШИП-М имеет подмасочник и ремни наружного крепления. Регенеративный патрон РП-5 имеет форму параллелепипеда со скругленными боковыми гранями. Дыхательный мешок выполнен в виде емкости кольцеобразной формы, во фланцах которого смонтированы два приспособления для дополнительной подачи кислорода, клапан избыточного давления, накидная гайка для ввинчивания соединительной трубки и два ниппеля для присоединения регенеративного патрона. Брикеты дополнительной подачи кислорода устанавливаются в соответствующие приспособления при подготовке аппарата для работы под водой. Принят на снабжение в 1972 году. ИП-5

Слайд 12

Общевойсковой комплексный защитный костюм десантный ОКЗК-Д Предназначен для защиты кожных покровов личного состава от отравляющих веществ, светового излучения ядерного взрыва, радиоактивной пыли и биологических аэрозолей. Основные тактико-технические характеристики Время защитного действия, ч 6-24 Срок службы костюма без воздействия поражающих факторов, суток 14 Масса, кг 3 Особенности конструкции: Имеются летний и зимний варианты конструкции. В состав летнего варианта ОКЗК-Д входят: куртка с отлётными козырьками на низах рукавов, брюки с помочами и пилотка с козырьком с огнестойкой пропиткой; рубашка, кальсоны и подшлемник с химзащитной пропиткой; шлем лётный. Принят на снабжение в 1980 году.

Слайд 13

Костюм защитный КЗС Предназначен для увеличения уровня защиты кожных покровов от ожогов СИЯВ при ношении его поверх ОКЗК-М (ОКЗК-Д), обмундирования, специальной одежды, изготовленных из огнезащитных и обычных тканей, а также для их предохранения от термического разрушения. Основные тактико-технические характеристики Срок службы комплекта без воздействия поражающих факторов, суток 14 Масса, кг 1 Особенности конструкции: В состав КЗС входят куртка с капюшоном и брюки. В летне-осенний период может использоваться и как маскировочное средство. Костюм КЗС является средством защиты периодического ношения. Принят на снабжение в 1975 году.

Слайд 14

Костюм легкий защитный Л-1 Предназначен для защиты кожных покровов личного состава и предохранения обмундирования и обуви от заражения отравляющими веществами, радиоактивной пылью и биологическими аэрозолями. Основные тактико-технические характеристики Устойчивость к заражению и спец-обработке, циклы 10 Масса, кг 3,5 Особенности конструкции: Костюм Л-1 используют совместно с общевойсковыми комплексными защитными костюмами (ОКЗК-М и ОКЗК-Д), либо с защитным бельем и подшлемником этих костюмов. Куртка без переднего разъема и с капюшоном имеет горловой и промежный хлястики, низки рукавов стянуты резинкой, имеют петли для больших пальцев рук; брюки на бретелях с ботами крепятся на ногах хлястиками; перчатки двупалые (2 пары) из прорезиненной ткани и сумка для переноски. Принят на снабжение в 1952 году.

Слайд 15

Костюм защитный с вентилируемым подкостюмным пространством КЗПВ Предназначен для защиты органов дыхания и кожных покровов личного состава аварийно-спасательных подразделений от радиоактивной пыли и сильнодействующих ядовитых веществ. Основные тактико-технические характеристики Время выполнения работ с энергозатратами 200 Вт/ч: при температуре 30 С, ч 3 при температуре 40 С, ч 1 Масса костюма, кг 8 Особенности конструкции: Состав: прорезиненный комбинезон, капюшон (с лицевой частью МГП фильтрующего противогаза ГП-7В), узел очистки и подачи воздуха, чулки с осоюзками, перчатки БЛ-1М, хлопчатобумажные перчатки, подшлемник, жилет для размещения блока узла очистки и подачи воздуха (УОПВ), сумка для этого блока. УОПВ состоит из блока электропитания, микровентилятора, соединительного шнура, фильтрующе-поглощающей коробки. Принят на снабжение в 1996 году.

Слайд 16

Предназначен для обеспечения защиты от отравляющих веществ, токсичных химикатов, биологических аэрозолей, радиоактивной пыли, термических поражающих факторов вязких огнесмесей, пламени пожаров, светового излучения ядерного взрыва. Основные тактико-технические характеристики Предельный срок непрерывной работы (в зависимости от температуры окружающего воздуха и нагрузки), ч 0,3 6 Температурный интервал работы, С -40 40 Масса комплекта, кг, не более 5,8 Срок хранения, лет 10 Особенности конструкции: Состав: защитный комплект ПКР (фильтрующий противогаз ПМК-3 с капюшоном, утеплителем головы и дополнительными элементами, респиратор РОУ и сумка), комплект защитной фильтрующей одежды ЗФО (куртка и брюки огнезащитные, куртка, брюки и носки химзащитные, перчатки БЛВ с вкладышами, носки гигиенические, сумка) и комплект ЗИП-Г. Принят на снабжение в 2000 году. Общевойсковой защитный комплект Фильтрующий ОЗК-Ф Общевойсковой защитный комплект Фильтрующий ОЗК-Ф

Слайд 17

Второй учебный вопрос Средствами радиационной разведки контроля. Предназначен для измерения мощности дозы гамма излучения на радиоактивно загрязненной местности, различных объектах и сооружениях, а так же для обнаружения бета излучения. Дозиметр-радиометр универсальный МКС-У

Слайд 18

Новые образцы приборов радиационной разведки и контроля отечественного производства Ecotest CARD Дозиметр гамма-излучений индивидуальный ДКГ-21 БДБГ-09 Блок детектирования гамма-излучений (интеллектуальный) БДПА-07 Блок детектирования альфа-излучений БДПН-07 Блок детектирования нейтронного излучения И T-09 Информационное табло И T-09 Т Информационное табло

Слайд 19

СТОРА-ТУ Рад и ометр-дозиметр гамма-бета-излучений РКС-01 ТЕРРА Дозиметр-радиометр МКС-05 ТЕРРА-П Дозиметр-радиометр МКС-05 КАДМИЙ Дозиметр-сигнализатор поисковый ДКС-02ПН ПОИСК Дозиметр-радиометр поисковый МКС-07 МКС-У Дозиметр-радиометр универсальный Средства радиационного контроля ТМ ECOTEST МКС-У Дозиметр-радиометр универсальный (специальный комплект)

Слайд 20

Основные тактико-технические характеристики Чувствительность и специфичность прибора определяются чувствительностью и специфичностью индикаторных трубок, входящих в комплект обеспечения. Время определения ОВ, мин 3 5 Интервал рабочих температур, С -40 40 Масса, кг 1,8 Принят на снабжение в 1954 году. Средства химической разведки и контроля Войсковой прибор химической разведки ВПХР Предназначается для определения в воздухе, в дыму, на местности, на вооружении и военной технике отравляющих веществ типа зарин, зоман, иприт, фосген, дифосген, синильной кислоты, хлорциан, а так же паров V-газов

Слайд 21

Газосигнализатор автоматический ГСА-13 Предназначен для обнаружения в воздухе паров ФОВ. Основные тактико-технические характеристики Порог чувствительности по парам ОВ. малоопасные концентрации Быстродействие, мин 1,5 2,0 Время непрерывной работы без перезарядки КИС, ч: при непрерывном режиме; 3 в циклическом режиме 24 Время подготовки к работе при температуре выше 10 С, мин, не более 20 Масса датчика, кг 17 Напряжение питания, В 12 или 27 Особенности конструкции: Газосигнализатор ГСА-13 состоит из датчика, пульта выносной сигнализации, блока питания, двух комплектов индикаторных средств, комплекта ЗИП. Время обновления информации о наличии ФОВ при работе в непрерывном режиме сокращено до 30 секунд. В комплекте индикаторных средств увеличена длина ленты и изменена расфасовка индикаторных реактивов. Принят на снабжение в 1990 году.

Слайд 22

Средства неспецифической биологической разведки и контроля Предназначен для непрерывного контроля атмосферного воздуха с целью обнаружения в нем аэрозолей специальных примесей. Разработан в трех вариантах исполнения - для эксплуатации на борту наземных (бронированных) и воздушных комплексов РХБ разведки; машине РХБ разведки УАЗ-469рх; для эксплуатации в составе КПХР-С. Основные тактико-технические характеристики Быстродействие, с 120 Время подготовки к работе, мин: летние условия не более 40 зимние условия более 2 часов Время непрерывной работы без обслуживания, ч без перезарядки 6 с перезарядкой 20 Средний ресурс работы, ч 1600 Гарантийный срок хранения, лет 10 Масса, кг 45 Сигнализатор для обнаружения аэрозолей специальных примесей автоматический АСП

Слайд 23

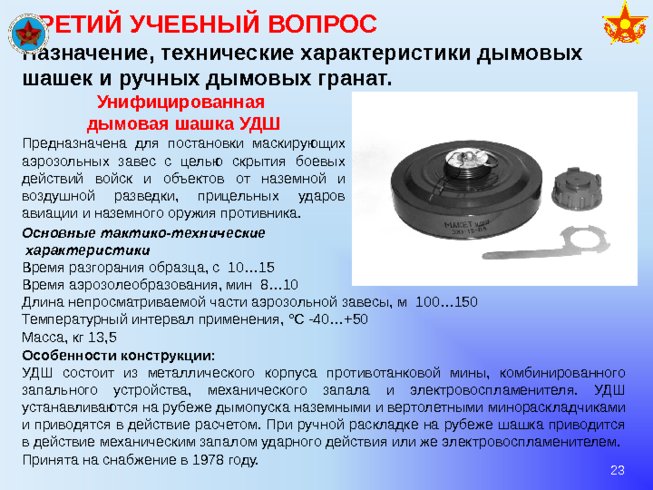

ТРЕТИЙ УЧЕБНЫЙ ВОПРОС Назначение, технические характеристики дымовых шашек и ручных дымовых гранат. Унифицированная дымовая шашка УДШ Предназначена для постановки маскирующих аэрозольных завес с целью скрытия боевых действий войск и объектов от наземной и воздушной разведки, прицельных ударов авиации и наземного оружия противника . Основные тактико-технические характеристики Время разгорания образца, с 10 15 Время аэрозолеобразования, мин 8 10 Длина непросматриваемой части аэрозольной завесы, м 100 150 Температурный интервал применения, С -40 50 Масса, кг 13,5 Особенности конструкции: УДШ состоит из металлического корпуса противотанковой мины, комбинированного запального устройства, механического запала и электровоспламенителя. УДШ устанавливаются на рубеже дымопуска наземными и вертолетными минораскладчиками и приводятся в действие расчетом. При ручной раскладке на рубеже шашка приводится в действие механическим запалом ударного действия или же электровоспламенителем. Принята на снабжение в 1978 году.

Слайд 24

Шашка дымовая малая Модернизированная ШД-ММ Предназначена для постановки аэрозольных завес по прикрытию боевых действий войск Основные тактико-технические характеристики Время разгорания, с 3 5 Время интенсивного аэрозолеобразования, мин 3 4,5 Длина не просматриваемой части аэрозольной завесы, м 70 100 Масса, кг 3 Особенности конструкции: ШД-ММ состоит из металлического корпуса, с диафрагмой над выходными отверстиями, запала вытяжного действия. Принята на снабжение в 1988 году.

Слайд 25

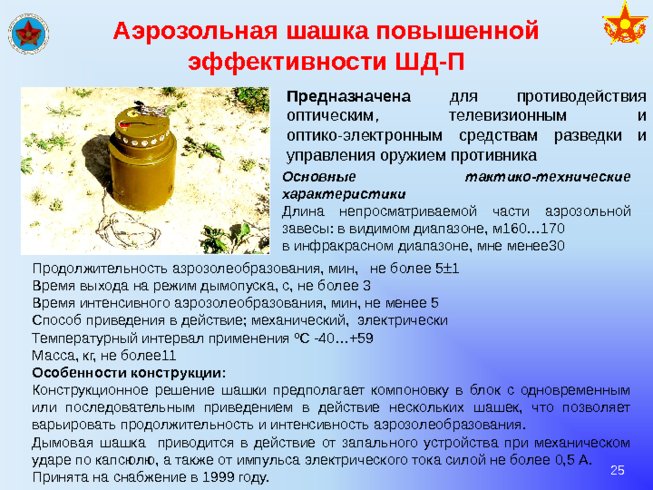

Аэрозольная шашка повышенной эффективности ШД-П Предназначена для противодействия оптическим, телевизионным и оптико-электронным средствам разведки и управления оружием противника Основные тактико-технические характеристики Длина непросматриваемой части аэрозольной завесы: в видимом диапазоне, м160 170 в инфракрасном диапазоне, мне менее30 Продолжительность азрозолеобразования, мин, не более 5 1 Время выхода на режим дымопуска, с, не более 3 Время интенсивного аэрозолеобразования, мин, не менее 5 Способ приведения в действие; механический, электрически Температурный интервал применения 0 С -40 59 Масса, кг, не более11 Особенности конструкции: Конструкционное решение шашки предполагает компоновку в блок с одновременным или последовательным приведением в действие нескольких шашек, что позволяет варьировать продолжительность и интенсивность аэрозолеобразования. Дымовая шашка приводится в действие от запального устройства при механическом ударе по капсюлю, а также от импульса электрического тока силой не более 0,5 А. Принята на снабжение в 1999 году.

Слайд 26

Зажигательный дымовой патрон ЗДП-2 Предназначен ослепления огневых точек и средств наблюдения противника в ближнем бою в видимом, ближнем и среднем ИК-диапазонах волн ЭМИ, а также подожжения легковоспламеняющихся материалов в различного рода строениях, сооружениях и на местности. Основные тактико-технические характеристики Время интенсивного аэрозолеобразования, мин 2,0 2,5 Масса, кг 0,8 Время разгорания, с 4 5 Длина непросматриваемой части аэрозольной завесы: одного патрона, м 20 25 при залпе 9 шт. патронов, м 350 Особенности конструкции: ЗДП-2 состоит из корпуса, запала, смеси воспламенительной, стартового и основного заряда двигателя, аэрозолеобразующего состава и соплового блока. Принят на вооружение в 2003 году.
