ТРАСОЛОГИЯ ОСНОВНЫЕ ПОНЯТИЯ КЛАССИФИКАЦИЯ СЛЕДОВ

СЛЕДЫ РУК Дактилоскопия – раздел трасологии, изучающий основные свойства и строение папиллярных узоров пальцев рук и других частей кожного покрова человека с целью использования их отображений для идентификации личности, регистрации и розыска преступников.

Следы рук в зависимости от механизма образования 1 – Объемные следы 2 – Поверхностные следы наслоения: а) негативные следы, б) позитивные следы 3 – Следы отслоения

ОКРАШЕНЫЕ СЛЕДЫ – остаются в тех случаях, если руки выпачканы каким-либо красящим веществом (краска, кровь, чернила, мел). БЕСЦВЕТНЫЕ СЛЕДЫ – возникают в результате наслоения на следовоспринимающий объект бесцветного потожирового вещества. МАЛОВИДИМЫЕ СЛЕДЫ – представляют собой потожировые отложения, оставленные на полированных и глянцевых поверхностях предметов (стекло, пластмасса, никелированный металл). НЕВИДИМЫЕ СЛЕДЫ РУК – остаются на шероховатых и матовых поверхностях предметов (картон, фанера, бумага, дерево)

Строение кожи человека А – эпидермис Б – дерма В – подкожно -жировая клетчатка 1 2 3 4 5 А Б В Сосочки Поры Валики Бороздки Тактильный рецептор Потовая железа 6

СТРОЕНИЕ ЛАДОНИ 1 – Ногтевая фаланга 2 – Средняя фаланга 3 – Основная фаланга 4 – Флексорные линии 5 – Белые линии Подпальцевый участок Ульнарный участок Радиальный участок 1 - 2 - 3 -

Рисунок папиллярных линий различных участков ладони

Строение папиллярного узора 1 – Верхний поток линий 2 – Нижний поток линий 3 – Средний поток линий 4 - Дельты

Дельты папиллярного узора

Свойства папиллярного узора Индивидуальность Относительная устойчивость Восстанавливаемость Способность отображаться Возможность классификации

ОТОБРАЖЕНИЕ ШРАМОВ В СЛЕДЕ

Классификация папиллярных узоров Классификация узоров необходима для создания дактилоскопических учетов преступников. Все узоры делятся на типы и виды в зависимости от формы центральной части. Существуют дуговые, петлевые и завитковые типы узоров.

ДУГОВОЙ УЗОР 1 2 1 – Центр папиллярного узора 2 – Нижний поток линий

ПЕТЛЕВОЙ УЗОР 1 – Нижний поток линий 2 – Средний поток линий 3 – Верхний поток линий 4 – Центр узора 5 - Дельта

ЗАВИТКОВЫЙ УЗОР 5 1 2 3 4 5 1 – Нижний поток линий 2 – Центр узора 3 – Средний поток линий 4 – Верхний поток линий 5 - Дельты

Необычные узоры пальцев рук Отсутствие центрального рисунка Дисплазия – отсутствие линий

Пример пересадки кожи с одного пальца на другой

Пример сращивания двух пальцев

Пример врожденного отсутствия двух пальцев и частичного сращивания двух пальцев

СТРОЕНИЕ СРЕДНИХ И ОСНОВНЫХ ФАЛАНГ

Общие признаки папиллярного узора Тип, вид и разновидность узора Строение и положение центральной части узора по отношению к дельтам Количество, строение и положение дельт Ширина потоков папиллярных линий Степень кривизны дугообразных линий

Частные признаки папиллярного узора (детали строения)

Сочетание деталей строения папиллярного узора

Особенности строения пор и краев папиллярных линий

Эджеоскопия - идентификация узора по конфигурации краев папиллярных линий

Пороскопия – идентификация узора по наличию, расположению, взаиморасположению, форме и конфигурации краев пор, расположенных по гребню папиллярных линий

Способы удержания исследуемых предметов при их осмотре

СПОСОБЫ ВЫЯВЛЕНИЯ СЛЕДОВ РУК Оптические способы : предметы осматриваются в косопадающем свете и на просвет Физические способы : 1) опыление немагнитными, магнитными и люминесцентными порошками; 2) окуривание парами йода; 3) термовакуумное напыление; Химические способы : 1) обработка раствором азотнокислого серебра; 2) раствором нингидрина в ацетоне; 3) раствором аллоксана; 4) раствором ортотолидина; 5) использование паров цианокрилатовой кислоты

Выявление следов рук порошками Необходимо соблюдать определенные условия: поверхность предмета должна быть сухой и не липкой, иначе следы будут испорчены; порошки должны быть сухими и мелкими по структуре; перед применением порошка необходимо провести предварительную пробу в стороне от места расположения следа; порошок по цвету должен отличаться от поверхности, на которой находится след

Способы нанесения порошка на следовоспринимающую поверхность 1. Перекатывание порошка по поверхности объекта 2. Использование колонковой и магнитной кисти 3. Окуривание копотью пламени при сжигании камфары

Направление движения дактилоскопической кисти Произвольное, применяемое для выявления следов рук Упорядоченное, применяемое Для удаления лишнего порошка

Выявление следов рук парами йода 1 – груша-пульверизатор, 2 – шланг, 3 – входной вентиль, 4 – стекловата, 5 – кристаллы йода, 6 – выходной вентиль, 7 - сопло

ФИКСАЦИЯ СЛЕДОВ РУК В практике применяют следующие способы фиксации следов рук: описание в протоколе следственного действия; фотосъемка (масштабная), кино- и видеозапись; копирование поверхностных следов; моделирование (изготовление слепков) объемных следов; составление зарисовок, планов-схем.

Изъятие следов рук Изъятие — это процесс упаковки, процессуального оформления и приобщения к материалам уголовного дела вещественных доказательств со следами рук. Применяют следующие способы изъятия следов: отдельно от следоносителя (копирование, моделирование); полностью со следоносителем; с частью следоносителя.

МАТЕРИАЛЫ, ИСПОЛЬЗУЕМЫЕ ДЛЯ КОПИРОВАНИЯ СЛЕДОВ РУК дактилоскопические пленки (черные, светлые, прозрачные); резино-желатиновые следокопирующие пленки; отфиксированная (увлажненная) фотобумага; намагниченная (вулканизированная) резина; липкая лента типа «скотч», медицинский лейкопластырь; серебряные пластины и др.

ПРАВИЛА УПАКОВКИ ОБЪЕКТОВ СО СЛЕДАМИ РУК Следы не должны соприкасаться между собой и с внутренними стенками упаковки. Предметы со следами должны быть закреплены неподвижно. Материал упаковки должен быть прочным, чтобы в процессе транспортировки он не разрушился. Упаковка должна быть опечатана оттиском рельефной печати, иметь соответствующие пояснительные надписи.

При описании следов в протоколе нужно указать: Состояние поверхности предмета Местонахождение предмета Месторасположение следа Способ обнаружения и вид следа Тип папиллярного узора Размер следа Форма следа Способ фиксации Если группа следов, то их взаиморасположение Способ изъятия следов Упаковка следа

Решение диагностических задач по следам рук Определение руки и пальца, оставившего след Определение примерного роста человека Определение примерного возраста человека

Положение пальцев рук относительно предметов при их захвате Определение руки и пальцев, оставивших следы

Способ захвата бутылки рукой

Способы захвата предмета руками

Скошенность наружу верхних потоков папиллярных линий в следах больших пальцев левой (а) и правой (б) рук

Внутренняя скошенность папиллярных узоров в следах указательных пальцев левой (а) и правой (б) рук

Типичный наклон вертикальных осей папиллярных узоров и направление центральных потоков папиллярных линий в следах пальцев правой (верхний ряд) и левой (нижний ряд) рук

Типичное расположение следов пальцев рук по высоте

Определение роста человека Место наиболее вероятного обнаружения следов нажима на двери. Размещение следов по высоте находится в прямой зависимости от роста человека.

Соотношение между ростом человека и длиной кисти руки Длина кисти, см Рост человека (20—60 лет), см мужчины женщины 14 153 145 15 158 149 16 162 152 17 167 156 18 170 160 19 176 163 20 181 167 21 186 171

Соотношение между ростом человека и длиной среднего пальца руки Длина среднего Рост человека (20—60 лет), см пальца руки, см мужчины женщины 6,0 - 145 6,5 155 148 7,0 158 152 7,5 162 156 8,0 166 160 8,5 169 164 9,0 173 167 9,5 177 171 10,0 181 -

Определение возраста человека по количеству папиллярных линий в следах пальцев рук Количество папиллярных линий на отрезке 0, 5 см Возрастная группа 12 - 13 Дети ( 8 – 12 лет ) 10 - 12 Подростки ( 13 – 17 лет ) 9 - 10 Взрослые ( 18 лет и старше ) 6 - 7 Очень полные взрослые люди

Вопросы, решаемые дактилоскопической экспертизой Имеются ли на объекте следы рук ? Если имеются, то пригодны ли они для идентификации личности ? Какими пальцами и какой рукой оставлены следы ? Не оставлен ли след руки, обнаруженный на месте происшествия, конкретным лицом ?

Общий вид дактилоскопической карты

Фототаблица к заключению эксперта 1. Фотоснимок следа пальца руки, обнаруженного на месте происшествия 2. Фотоснимок отпечатка среднего пальца правой руки Петрова С. П.

Сравнительное исследование следа и отпечатка пальца Одинаковыми цифрами отмечены совпадающие частные признаки папиллярного узора 6 7 8 9 10 11 12

Иллюстрация совпадений поро- и эджеоскопических признаков

СЛЕДЫ НОГ Следы ног классифицируются по: Следообразующему объекту Количеству следов Механизму следообразования

По следообразующему объекту следы ног делятся на: Следы оставленные собственно обувью Следы ног, одетых в чулки, носки Следы босой ноги Следы, образованные в результате ношения обуви – на стельках и подкладке обуви Все эти следы подразделяются на следы верха и низа обуви

По количеству следов ног выделяют: ГРУППОВЫЕ СЛЕДЫ ОДИНОЧНЫЕ СЛЕДЫ К групповым следом ног относят «дорожку» следов ног, которая образуется не менее чем тремя следами. Основные ее элементы: угол шага, длина шагов левой и правой ног, ширина постановки ног, углы разворота левой и правой стоп

ДОРОЖКА СЛЕДОВ НОГ УГОЛ ШАГА 1. Положительный 2. Нулевой 3. Отрицательный

Схема дорожки следов ВБ — линия ходьбы; В — длина правого шага; Б — длина левого шага; а1 — угол разворота стопы левой ноги; а2 — угол разворота стопы правой ноги; А — ширина шага (ширина постановки ног)

Классификация следов в зависимости от механизма следообразования СТАТИЧЕСКИЕ СЛЕДЫ – образуются когда человек стоит, идет или бежит. ДИНАМИЧЕСКИЕ СЛЕДЫ – это следы скольжения. Рельеф поверхности подошв в них отображается в виде отдельных трасс.

Классификация следов в зависимости от конкретных условий следообразования ПОВЕРХНОСТНЫЕ СЛЕДЫ – остаются за счет наслоения или отслоения. ОБЪЕМНЫЕ СЛЕДЫ – образуются на пластическом грунте (снег, земля) Следы могут быть полными и неполными

Механизм образования и признаки следов обуви . Образование вдавленного следа обуви на грунте

Части стопы, отображающиеся в следе босой ноги Пальцы Плюсна Свод Пяточная часть Внутренний край подошвы стопы Внешний край подошвы стопы

Форма внутреннего края отпечатка подошвы в зависимости от степени подъема стопы: А Б А – высокий подъем, Б – средний подъем, В – плоская стопа

След босой ноги человека

Измерение следа босой ноги а – длина следа, б – ширина плюсневой части, в – ширина свода, г – ширина пяточной части

Элементы подошвы обуви А— каблучная часть (каблук); Б — промежуточная часть; В — подметочная часть (подметка); 1 — кольцевая лунка; 2 — фирменный знак (фабричное клеймо); 3 — цифровое обозначение размера обуви

Измерение элементов подошвы обуви а — ширина подметочной части; б — ширина промежуточной части; в — ширина каблучной части; г — длина каблучной части; д — длина промежуточной части; е — длина подметочной части; ж — длина подошвы

. Форма элементов подошвы обуви Носок: а — острый, б — овальный; в — округлый; г — трапециевидный. Задний край подметки: д — прямой; е — прямой скошенный; ж — выпуклый скошенный. Передний срез каблука: з — прямой; и — вогнутый; к — выпуклый

Потертости на подошве обуви

Описание следов обуви в протоколе осмотра места происшествия Местонахождение следа и особенности поверхности Вид следа (объемные, поверхностные) Количество следов Расположение относительно окружающей обстановки Данные об элементах «дорожки следов» Данные о наиболее четких следах и элементах обуви Отобоазившиеся в следах особенности Приемы и средства фиксации, изъятия и упаковки следов Какой печатью опечатана упаковка, какие сделаны на ней надписи

Способы изъятия следов обуви Непосредственно со следовоспринимающим объектом Изготовление слепка с вдавленного следа (гипс, паста «К», «СКТН») Копирование на дактилоскопическую пленку, ошкуренную сырую резину, увлажненную отфиксированную фотобумагу

Изготовление гипсового слепка с объемного следа обуви 1. НАЛИВНОЙ СПОСОБ 2. НАСЫПНОЙ СПОСОБ 3. КОМБИНИРОВАННЫЙ СПОСОБ

Определение роста человека по длине стопы Длина стопы, см Предположительный рост оставившего следы человека мужчины женщины 23 24 25 26 27 28 29 30 153 — 157 158 — 162 163 — 167 168 — 171 172 — 175 1 76 — 1 80 181 — 185 186 — 190 165 — 170 171 —175 176 — 178 179 — 182 183 — 186 187 — 192 193 — 196 Решение диагностических задач по следам обуви Определение роста человека по длине стопы При исследовании следов обутых ног нужно помнить, что длина следа обуви превышает длину стопы на 1—3 см в зависимости от вида подошвы.

Соотношение величин Мужчины Женщины Отношение длины стопы 2,7: 1 2,6: 1 к ширине плюсневой части Отношение длины стопы 3,9: 1 3,9: 1 к ширине пятки Соотношение размеров стопы и плюсневой части или пятки В неполном следе длину стопы можно определить по ширине отобразившейся плюсневой части или ширине пятки. Соотношение этих величин приводится в данной таблице.

Определение роста по длине шага Для определения роста по длине шага можно использовать данные о том, что при малом росте человека средняя длина шагов 70—76 см, при среднем — 73—79 см, при большом — 77—83 см.

Определение возраста подростков по длине стопы Возраст Длина стопы в мм мальчики девочки 8 206—215 205—214 9 215—224 214—221 10 224—233 221—228 11 233—241 228—234 12 241—249 234—237 13 249—256 237—240 14 15 256—261 261—266 240—242 242—243 16 266—269 243—244 Приведенные в таблице данные соответствуют следам босых ног. При исследовании следов обуви следует от длины следа вычесть 10—20 мм в зависимости от вида обуви.

Трасологическая экспертиза следов обуви На разрешение экспертизы ставят вопросы: Пригодны ли для идентификации следы обуви, обнаруженные на месте происшествия? Не оставлены ли следы босых ног данным лицом? Не оставлен ли обнаруженный след обуви обувью, изъятой у подозреваемого гр. Н.? Одной или разной обувью оставлены следы? Носил ли обувь, обнаруженную при осмотре места происшествия, конкретный человек?

Следы зубов и других частей тела человека Схема зубного аппарата человека

Название и расположение зубов в зубном ряду Моляры

Форма зубов и их жевательных и режущих поверхностей Форма зубов нижней челюсти и строение их жевательных и режущих поверхностей

Соотношение ширины резцов в ряду между собой и относительно зубов другой челюсти

ВИДЫ СЛЕДОВ ЗУБОВ СЛЕДЫ НАДКУСА СЛЕДЫ ОТКУСА

Трасологическая экспертиза следов зубов На экспертизу предоставляют: 1. Следы зубов, изъятые при осмотре места происшествия 2. Экспериментальные следы зубов подозреваемого Вопросы, решаемые экспертизой следов зубов: 1. Не являются ли представленные следы следами зубов человека? 2. Не оставлены ли представленные следы зубов зубами подозреваемого гр. Н.? 3. Зубами какой челюсти и какой стороны оставлены следы? 4. Какими зубами (резцами, клыками, коренными) оставлены следы? 5. Какие дефекты имеет зубной аппарат человека, судя по оставленным следам зубов?

СЛЕДЫ КОЖНОГО ПОКРОВА ГОЛОВЫ И РАЗЛИЧНЫХ УЧАСТКОВ ТЕЛА ЧЕЛОВЕКА Следы лба Следы щек Следы носа Следы подбородка Следы локтя Следы предплечья, плеча Следы колена Следы губ Следы ушных раковин

Признаки, отображающиеся в следах лба: высота лба, линия роста волос; лобные морщины, бороздки между кожными полями, кожные заболевания, рубцы и иные образования, преобладание горизонтального расположения деталей

Разновидности строения кожи носа и его следов

. Разновидности строения кожи подбородка В следах подбородка отображается большое количество мелких вертикальных бороздок

Следы локтя Признаки, отображающиеся в следах локтя: размер и форма локтевого сустава в целом, размеры локтевого отростка и суставных головок. Звездчатая форма бороздок от кожных складок (иногда — неправильные многоугольники и треугольники), физические повреждения (шрамы) и кожные заболевания (экзема и прочее) относятся к частным признакам рельефа кожи локтей.

Следы колена Признаки, отображающиеся в следах колена: размер и форма коленного сустава в целом, размер и форма отдельных мышц и суставных головок бедренной и большеберцовой костей, размер и форма надколенной чашечки, очертания сухожилий надколенной чашечки, наличие волос. Форма рельефа поверхности кожи коленного сустава, форма и размер дефектов на коже коленного сустава (шрамы, бородавки и пр.).

Следы локтя, предплечья, плеча и колен могут быть обнаружены при осмотре мест происшествий, связанных с кражами (при подкопах, проломах), изнасилованиями и других.

Следы губ человека Разновидности строения каймы губ

Признаки, отображающиеся в следах губ ширина и очертания внешнего контура каймы; следы от волос на верхней губе; наличие в следе большого количества вертикальных бороздок; наличие вертикальных и горизонтальных складок, их взаиморасположение; следы механических повреждений, болезней (шрамы, рубцы).

Разновидности ушных раковин

След ушной раковины В следе ушной раковины отображены форма, размеры и контуры уха

СЛЕДЫ ЧАСТЕЙ ТЕЛА ЧЕЛОВЕКА СЛЕД УШНОЙ РАКОВИНЫ СЛЕД КОЛЕНА МУЖЧИНЫ СЛЕД ПРЕДПЛЕЧЬЯ СЛЕД КОНЧИКА НОСА

Частные идентификационные признаки в следах кожного покрова № Наименование Выражение на коже Выражение на фотоснимке п/п признака признака 1. Фолликулы Углубления воронкообразной формы Светлые пятна различной формы 2. Поры Отверстия точечной формы Светлые мелкие точки 3. Бороздки (тонкие Небольшие по ширине и Светлые тонкие линии линии) глубине углубления линей ной формы 4. Морщины (широкие Крупные углубления значительной Светлые широкие линии линии) ширины линейной формы 5. Складки Выступы кожи линейной формы Темные полосы в следе 6. Дольки Выступы кожи, заключенные Сплошные темные участки неболь между бороздками, фолликулами шого размера различной формы 7. Бородавки Холмообразные возвыше- Почти сплошные темные пятна ния на коже (до 5 мм) 8. Рубцы Сочетание углублений и вы- Группы рядом расположенных тем- ступов кожи различной кон- ных и светлых деталей (линий, то- фигурации чек и т. д.)

Следы одежды Исследование следов одежды позволяет решать значительный круг вопросов, возникающих у следственно-судебных органов. Это определяется тем, что сама одежда весьма распространена как следообразующий объект и нередко является вещественным доказательством по уголовным делам.

Виды следов одежды Следы перчаток Следы головных уборов Следы одежды Следы носок, чулок

Для изготовления одежды используют различные материалы, которые подразделяются на текстильные, кожевенные и пленочные.

Тканевые материалы Способы соединения систем нитей между собой могут образовывать тканевое или трикотажное полотно. Тканевое полотно (состоит из продольных нитей основы и поперечных нитей утка. Рельеф ткани отображается в следах системой точек)

Тканевые материалы Трикотажное полотно (характеризуется наличием петельной структуры. В следах отображаются элементы петель в виде дуг или палочек)

Следы кожевенных материалов Кожевенные материалы, независимо от их вида (козьей, овечьей, свиной кожи и др.), на лицевой поверхности имеют рисунок, называемый мереей. Мерея состоит из выступов кожи, разделенных сетью бороздок — морщин, расположенных хаотично. В следах кожевенных изделий отображается рисунок, состоящий из четких элементов различных форм, размеров, взаиморасположения. Каждая разновидность кожевенного сырья имеет определенный мерейный рисунок.

Следы одежды из пленочных материалов Следы одежды из пленочных материалов характеризуются такими признаками дефектов их изготовления, как налипы, наплывы, пузырьки,точки, инородные внедрения, трещины, которые располагаются хаотично. Основными швами в одежде являются соединительные швы. Они бывают выворотными, строковыми, черескрайними, комбинированным и др. Отделочные швы выполняются различными сочетаниями. Основным элементом шва является строчка, состоящая из совокупности стежков.

Идентификационные признаки одежды Все признаки, отображающиеся в следах, делятся на две группы: - производственного происхождения; - эксплуатации (износа) и ремонта.

Признаки производственного происхождения : - вид материала, из которого изготовлено изделие; - плотность ткани или трикотажа; - разновидность и структура материала следообразующего объекта; - конструктивные признаки одежды и способы ее изготовления.

Признаки эксплуатации (износа) и ремонта: — сглаженный рельеф материала; — разволокнение нитей на отдельных участках изделий, изготовленных из текстильных материалов; — порезы, разрывы, дыры, заплаты; — отличие деталей одежды от основного материала вследствие пришивания над-локотников и наколенников, различных прокладок в края бортов, рукавов, рамки карманов: отличие характера переплетения нитей, рисунков вшитых элементов.

СЛЕД ТКАНИ НА ГРУНТЕ

Экспертиза следов одежды Следы верхней одежды: а — слепок следа одежды, обнаруженного на месте преступления; б — участок куртки, изъятой у подозреваемого

Следы транспортных средств Следы транспортных средств представляют собой -следы, отображающие внешнее строение отдельных частей транспорта; части, составляющие с транспортным средством единое целое и отделившиеся от него; вещества, используемые при эксплуатации транспорта; ПО ЭТИМ СЛЕДАМ МОЖНО УСТАНОВИТЬ: групповую принадлежность транспортного средства; какие повреждения возникли на нем в результате происшествия; наличие неисправностей некоторых механизмов; отдельные обстоятельства происшествия; конкретное транспортное средство или его часть, оставившую следы

Наиболее часто на месте происшествия обнаруживаются и фиксируются следы колес транспорта По ним можно установить следующие технические данные: - Колея База Количество осей и колес на них Вид колес Ширину беговой дорожки Длину окружности колеса

Следы транспортных средств Конструктивные элементы и основные размеры шин : D — наружный диаметр; Н — высота профиля шины; В — ширина профиля шины; d — посадочный диаметр обода колеса (шины); 1 — каркас; 2 — брекер; 3 — протектор; 4 — боковина; 5 — борт; 6 — бортовая проволока; 7 — наполнительный шнур

Типы рисунков протектора А — дорожный; Б — всесезонный (универсальный); В — дорожный направленный; Г — зимний; Д — вседорожный асимметричный; Е — вседорожный

Элементы рисунка протектора шины 1 — узкие канавки; 2 — грунтозацепы; 3 — щелевидные канавки; 4 — надрезы (щелевидные прорези); 5 — продольные ребра; 6 — изолированные выступы (шашки); 7 — поперечные винтовые водоотводящие канавки; 8 — продольные водоотводящие канавки

Определение колеи и базы автомобиля Измерение базы (А) и колеи (Б) двухосного автомобиля (база трехосного автомобиля измеряется между передней осью и средней линией, проходящей между осями задних колес)

Определение направления движения, колеи и базы автомобиля по следам разворота с применением заднего хода Б — база автомобиля; Кп — колея передних колес; Кз — колея задних колес

Определение направления движения транспортного средства А — уменьшение загрязненности следов шин; Б — разбрызгивание крупных падающих капель; В — вытянутость мелких капель

Наклон стеблей растений. В следах качения стебли помятой травы вершинами обращены в сторону движения Колеса, буксующие по траве, отклоняют концы стеблей в противоположную движению сторону

Дугообразные следы от бортов шины на стенке следа вогнутой стороной обращены в сторону направления движения

Определения длины окружности колеса измерением расстояния между отображениями одной и той же особенности протектора в следе (диаметр покрышки вычисляется по формуле D С : П , где С — длина окружности, П —число равное 3,14 )

В протоколе осмотра указывается: Поверхность на которой обнаружены следы Состояние поверхности Вид следов Месторасположение следов Количество дорожек следов и их относительное размещение Ширина каждой дорожки Ширина колеи передних и задних колес Рельефный рисунок протектора Месторасположение, форма, размеры особенностей поверхности колеса Длина следа торможения Признаки, указывающие на направление движения Производилось ли фотографирование Способ изъятия следо Как упакованы следы, какие надписи сделаны на упаковке, какой печатью она опечатана

Вопросы, решаемые экспертизой следов транспортных средств Какой моделью шины оставлены следы? К какому типу (виду) относится транспортное средство? Не оставлены ли следы ходовыми частями данного транспортного средства? Составляли ли ранее единое целое детали, обнаруженные на месте происшествия и изъятые с транспортного средства?

СЛЕДЫ ИНСТРУМЕНТОВ И ОРУДИЙ ВЗЛОМА В качестве орудий взлома на местах преступлений используются самые распространенные инструменты и механизмы. Чаще всего применяют столярные и слесарные инструменты (отвертки, дрели, различные ножовки, ножницы, молотки, топоры, клещи, плоскогубцы, ломы, монтировки), а также различные подручные предметы. Применяют орудия, специально изготовленные для взлома : различные виды «гусиных лап», «раки», гидравлические приспособления и др. Для резки стекла (оконных стекол, витрин) используют различные стеклорезы. Металлические перекрытия, хранилища взламывают с помощью аппаратов термической резки. Следы орудий взлома указывают на их групповую принадлежность и могут быть использованы для идентификации орудия, а также для решения свойств личности преступника.

Следы преодоления преграды Следы взрывного воздействия Следы термического воздействия Следы механического воздействия

Виды следов орудий взлома Следы давления (удара) В них выделяют контур, дно и боковые стенки. По следам можно судить о виде орудия взлома, установить его групповую принадлежность и даже идентифицировать Следы скольжения (трения) Образуются за счет перемещения рабочей части орудия взлома по преграде. След состоит из бороздок и валиков. По следу можно установить ширину рабочей части и идентифицировать орудие. Следы резания Выделяют простой, встречный разрез, след распила и сверления

Идентификация следов резания По следам сверления ( если отверстие не сквозное) можно установить сверло Идентификация ножовочных полотен возможна только по следам надпила Методики идентификации напильников не существует По следам перекуса можно установить используемое орудие взлома

Название элементов рабочей части ломика Рабочая грань Рабочий угол Рабочая часть

Фронтальный и встречные углы Фронтальный угол Встречный угол Направление движения

Влияние встречного угла на отображение признаков в динамических следах

Влияние фронтального угла на изменение зоны контакта инструмента со следовоспринимающей поверхностью

Особенности рельефа динамического следа, образованного режущим предметом при фронтальном угле более 90 (появляются поперечные линии переката)

Динамический след режущего инструмента, образованный при фронтальном угле больше 90 (пологие склоны перекатов обращены в сторону направления движения инструмента)

Особенности рельефа динамического следа, образованного режущим предметом при фронтальном угле меньше 90

След соскоба, образованный режущим инструментом при фронтальном угле меньше 90

След скольжения на металле. Признаком движения орудия слева направо является сужение пучков трасс в сторону направления движения

Разруб доски, закрепленной горизонтально. Признаком того, что разруб произведен левшой, является расположение слева более пологой стороны следов разруба

Разруб доски, закрепленной вертикально. Признаком того, что разруб произведен левшой, является расположение большинства следов слева

Следы трещин на стекле Р – радиальные; К - концентрические трещины

Образование рельефа на гранях разлома стекла: . 1 — направление и точка удара; 2 — грань осколка по радиальной трещине (веерообразные следы расширяются по направлению удара); 3 — грань осколка по концентрической трещине (веерообразные следы сужаются по направлению удара)

ВОПРОСЫ, РЕШАЕМЫЕ ЭКСПЕРТИЗОЙ ОРУДИЙ ВЗЛОМА Каким предметом (орудием взлома) оставлен представленный след? С какой стороны (внутренней или наружной) произведен взлом преграды? Не оставлен ли след орудия взлома конкретным орудием взлома?

ЗАМКИ И ЗАПИРАЮЩИЕ УСТРОЙСТВА Замок — это изделие, служащее для запирания дверей и имеющее сложную комбинацию запирающих устройств или рабочих штифтов, обеспечивающих блокировку. Замки подразделяются: По назначению: дверные, мебельные, специальные По устройству механизма: пружинные, сувальдные, цилиндровые, винтовые, с шифрованной системой запирания По способу крепления: постоянные (врезные, прирезные), (съемные (навесные) Запорные устройства – крючки, задвижки, накладки, засовы, пробои

ЗАМКИ И ЗАПИРАЮЩИЕ УСТРОЙСТВА . Принцип действия висячего бессувальдного замка: А — замок в запертом положении; Б — замок в отпертом положении: 1 — корпус; 2 — засов; 3 — головка засова; 4 — вырез на запираемом конце дужки; 5 — запираемый конец дужки; 6 — дужка; 7 — ось дужки; 8 — пружина засова; 9 — скважина для ключа

Контрольный замок Устройство контрольного замка Варианты ключей

Устройство накладного реечного замка

Устройство висячего сувальдного замка

Устройство врезного дверного замка с сувальдным механизмом

. Сувальда замка, запираемого на два оборота ключа 1 — сувальдное окно; 2 — верхние выемки сувальдного окна; 3 — пружина сувальды; 4 — отверстие для оси; 5 — вырез для бородки ключа; 6 — нижние выемки сувальдного окна

Принцип действия сувальдного механизма

Ключи для сувальдных замков А — однобородочный ключ; Б — однобородочный ключ с углублением в стержне для стойки ключа; В — двухбородочный ключ; 1 — вырезы бородки; 2 — бородка; 3 — стержень; 4 — ушко; 5 — головка; 6 — паз на бородке; 7 — углубление для стойки ключа

Устройство цилиндрового механизма А — механизм в запертом положении; Б — механизм в отпертом положении; 1 — патрон; 2 — цилиндр; 3 — скважина для ключа; 4 — штифт цилиндра; 5 — гнездо цилиндра; 6 — гнездо патрона; 7 — пружина патрона; 8 — крышка патрона; 9 — гнездо патрона; 10 ключ

Устройство цилиндрового механизма замка «Аблой» 1 — основной диск (шайба); 2 — широкий вырез корпуса; 3 — выступ на основном диске; 4 — дополнительный диск (шайба); 5 — корпус; 6 — поводок; 7 — стопорный штифт; 8 — углубление на основном диске; 9 — углубление на дополнительном диске; 10 — узкий вырез в корпусе;11 — плоскость распила при разборке замка; 12 — ограничительная втулка; 13 — ключ; 14 — корпус блока цилиндрового механизма замка

Специальная трубка «слон» для отпирания замков Отмычки, используемые для отпирания цилиндровых замков ОТМЫЧКИ

. Гребенчатая отмычка, используемая для отпирания цилиндровых замков : А — гребенчатая отмычка; Б — положение отмычки и штифтов в момент отпирания замка;1 — отмычка; 2 — цилиндр; 3 — корпус цилиндра; 4 — скважина для ключа; 5 — штифт цилиндра;6 — гнездо патрона

ПЛОМБЫ Под пломбой понимается устройство, навешиваемое на различные хранилища для исключения проникновения в них без нарушения ее целостности. Функциональное назначение пломбы сугубо контрольное, ее устранение для преступников не вызывает никаких существенных сложностей. Пломбы бывают свинцовыми и полиэтиленовыми

Устройство полиэтиленовой (А) и двух видов свинцовых пломб (Б): 1 —тело пломбы; 2 — входные отверстия; 3 — выходные отверстия; 4 — разделительный выступ; 5 — каналы; 6 — камера; 7 — скоба

Способы пропускания бечевы сквозь каналы пломбы Верхний ряд –свинцовая пломба Нижний ряд – пластмассовая пломба

Большие пломбировочные тиски Малые пломбировочные тиски

Первый способ снятия пломбы Внутренняя поверхность тела пломбы а — бечева перерезана у входного отверстия; б — обрезанный конец бечевы вставлен в тело пломбы

Второй способ снятия пломбы Перерезание разноименных нитей проволочной бечевы (а) и их расплетение (б)

Третий способ снятия пломбы Лицевая сторона тела пломбы (А) и оборотная сторона тела пломбы (Б) (пунктирной белой линией отмечены вдавленные следы постороннего предмета) Входные отверстия пломбы (белой пунктирной линией показана конфигурация одного из отверстий со следами постороннего предмета)

Вопросы, решаемые экспертизой пломб Подвергалась ли пломба вскрытию и повторному навешиванию? Каким способом вскрывалась пломба? Каково содержание оттисков пломбировочных тисков? Одними ли пломбировочными тисками сделаны оттиски на двух пломбах? Не представленным ли орудием оставлены следы на пломбе?

УСТАНОВЛЕНИЕ ЦЕЛОГО ПО ЧАСТЯМ Монолитные (однородные) предметы (фарный рассеиватель, клинок ножа, ствол дерева, предмет одежды или обуви и т. д.). Составное целое — предметы, состоящие из соединенных между собой дета лей (механизмы: пистолет, замок, двигатель и т. д.). Комплектное целое — совокупность предметов, объединенных между собой не физическим соединением, а совместным использованием или хранением (кобура и пистолет, коробка и спички, пара перчаток, пачка бумаги и т. д.).

МОНОЛИТНЫЕ ЦЕЛЫЕ

Идентификационные признаки, выявленные на частях целого, должны возникнуть одновременно, однопричинно и иметь случайное происхождение. Идентифицируемым объектом при установлении целого по частям является то целое, которое было до разделения объекта на части. Идентифицирующими объектами являются части разделенного предмета.

Идентификационные признаки, возникшие до разделения объектов: - Материал объекта (вид, цвет, структура и другие характеристики). - Рельеф поверхности. - Поверхностные наслоения случайного характера. - Маркировочные обозначения. - Цифровые и буквенные надписи, тексты, рисунки. - Трассы от составных или комплектных объектов. - Вид, количество и особенности строения отдельных элементов сложного объекта. - Различные дефекты .

Установление целого по двум расщепленным деревянным брускам

Совмещение по линии разделения частей растения «Золотой ус»

Совмешение двух отрезков кабеля по следам производственных механизмов

Совмещение части ногтя и ногтевой пластины фаланги пальца по расположению бороздок и валиков

СЛЕДЫ ЖИВОТНЫХ Все следы ног животных подразделяются: а) на следы ног однокопытных (лошадей, ослов, мулов и др.); б) следы ног парнокопытных (коров, овец, свиней, верблюдов, коз, оленей и др.); в) следы лап пальцеходящих и стопоходящих (собак, кошек, волков, лисиц, медведей и др.). Следы ног однокопытных подразделяются на следы некованых и кованых копыт. Следы ног животных отображают форму и особенности строения деталей копыт.

. Постановка ног лошади: 1 — узкая; 2 — широкая; 3 — нормальная

Строение копыта лошади 1 — средняя бороздка стрелки; 2 — стрелка; 3 — роговая подошва; 4 — острие стрелки; 5 — подошвенный край;6 — подошвенный угол; 7 — роговый мякиш

Схематическое изображение копыта лошади Пунктиром показаны основные измеряемые расстояния

Схематическое изображение и наименование частей подковы 1 — зацепной выступ;2 — зацепной шип; 3 — правая гвоздевая дорожка; 4 — правый пяточный шип; 5 — левый пяточный шип; 6 — левая гвоздевая дорожка; 7 — гвоздевое отверстие. Пунктиром показаны основные измеряемые расстояния

Вопросы, решаемые экспертизой следов животных Является ли обнаруженный след следом животного? Если это след животного, то какого? Не оставлен ли след конкретным животным? Какие дефекты ног имеет животное судя по его следам? Какие дефекты имеются в следах подков?

Следы лап диких животных Следы лап волка: слева — задней, справа — передней Лапы лисицы: слева — передней, справа — задней Следы бурого медведя: слева — передней лапы; справа — левой задней лапы

СЛЕДЫ КРОВИ Следы-капли возникают в результате свободного падения частиц крови под влиянием силы тяжести. Следы-брызги возникают при разлете частиц жидкой крови, летящих в различных направлениях под влиянием импульса силы: артериального давления; при встряхивании руки Потеки имеют линейную форму, образуются за счет стекания крови под влиянием силы тяжести. Нижняя часть окрашена более интенсивно. Помарки — следы, возникающие от соприкосновения окровавленного предмета с воспринимающей поверхностью. Разновидностью помарок являются отпечатки, мазки. Отпечатки — статические следы, мазки — динамические.

1 — пятна от падения капель с разной высоты на горизонтальную поверхность; 2 — пятна от падения капель на наклонную поверхность; 3 — разбрызгивание от падения нескольких капель в одно место; 4 — пятна от брызг; 5 — разбрызгивание при ударе по луже крови; 6 — потеки Виды следов крови

Форма пятен крови в зависимости от высоты и угла свободного падения капли

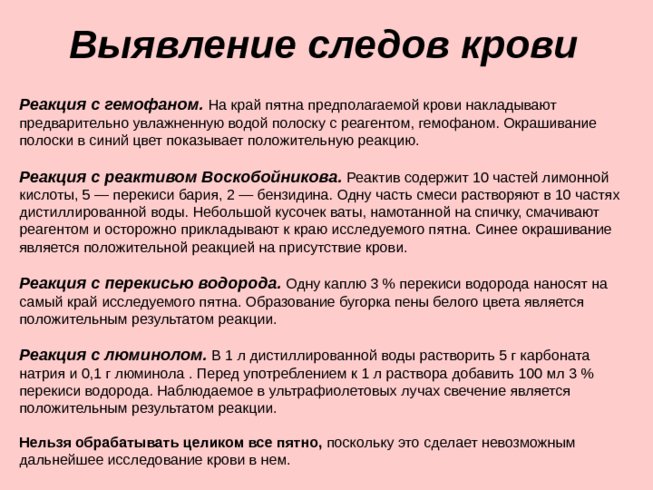

Выявление следов крови Реакция с гемофаном. На край пятна предполагаемой крови накладывают предварительно увлажненную водой полоску с реагентом, гемофаном. Окрашивание полоски в синий цвет показывает положительную реакцию. Реакция с реактивом Воскобойникова. Реактив содержит 10 частей лимонной кислоты, 5 — перекиси бария, 2 — бензидина. Одну часть смеси растворяют в 10 частях дистиллированной воды. Небольшой кусочек ваты, намотанной на спичку, смачивают реагентом и осторожно прикладывают к краю исследуемого пятна. Синее окрашивание является положительной реакцией на присутствие крови. Реакция с перекисью водорода. Одну каплю 3 % перекиси водорода наносят на самый край исследуемого пятна. Образование бугорка пены белого цвета является положительным результатом реакции. Реакция с люминолом. В 1 л дистиллированной воды растворить 5 г карбоната натрия и 0,1 г люминола . Перед употреблением к 1 л раствора добавить 100 мл 3 % перекиси водорода. Наблюдаемое в ультрафиолетовых лучах свечение является положительным результатом реакции. Нельзя обрабатывать целиком все пятно, поскольку это сделает невозможным дальнейшее исследование крови в нем.

Способы изъятия следов крови - Одежду и различные предметы со следами, похожими на кровь, изымают целиком. - Части предметов-носителей вместе с участками, свободными от крови (для контроля) вырезают, выпиливают или выдалбливают. - С ценных и громоздких предметов следы крови изымают на липкую ленту (в том числе на дактилопленку). - Со стен, рам, дверей делают соскобы. Землю, пропитанную кровью, снимают совком. Со снега (аналогично из воды) следы крови изымают на марлю и высушивают. Смыв водой следов крови на марлю или другой материал не допускается

Упаковка и сохранение объектов биологического происхождения - Изъятые предметы, их части, а также соскобы, липкие ленты, марлю со следами крови после просушивания помещают отдельно в бумажные пакеты, коробки и т. д. - Одежду сворачивают следами внутрь, а чтобы поверхности не соприкасались, их перекладывают листами чистой белой бумаги. Перед транспортировкой трупа в морг на кисти его рук надевают бумажные пакеты с целью предотвращения утраты возможных следов крови, фрагментов волос, волокон одежды преступника и других объектов в подногтевом содержимом. Труп помещают в чистые простыню или брезент, лучше — в мешки из крафт-бумаги. Упаковка объектов биологического происхождения в полиэтиленовые пакеты недопустима! Каждый упакованный предмет опечатывается. На соответствующей бирке или упаковке делается надпись с указанием наименования изъятого, даты и места обнаружения. Этот текст заверяется подписями специалиста, понятых и следователя.

Восстановление уничтоженных рельефных изображений При незаконном приобретении и краже изделий из металла, дерева и пластмасс с индивидуальными заводскими знаками преступники для сокрытия их происхождения уничтожают маркировку. Объектами исследования чаще всего бывают огнестрельное и холодное оружие, двигатели, кузова автотранспортных средств, ювелирные изделия, часы, ордена, телевизионная, радиоаппаратура и другие предметы с индивидуальными обозначениями.

Методы восстановления уничтоженных рельефных изображений Химические методы Электрохимические методы Метод магнитной суспензии Магнитооптический метод

Приборы для оперативного обнаружения изменения маркировки кузова транспортного средства . Приборы «ВНИК-03», «ВНИК-04»

На разрешение эксперта обычно ставятся следующие вопросы: Подвергались ли уничтожению или изменению заводские знаки на изделии? С помощью каких инструментов проводилось удаление знаков и каким способом? Если знак уничтожен, то каковы первоначальные обозначения?

Узлы и петли Криминалистическое значение узлов основывается на том, что многие способы их вязки специфичны лишь для определенных профессий и специальностей. При изъятии веревок узлы не следует развязывать или расслаблять. Если веревка на шее трупа образует петлю, ее разрезают и после снятия сшивают, о чем указывается в соответствующем протоколе. Удаление петли с шеи трупа

1 — петля для повешения;2 — петля для удавления; 3 — петля с беседочным узлом и стопором; 4 — удавка со штыком; 5 — петля со штыком; 6 — парусный узел с петлей; 7 — штык через петлю простого узла; 8 — удавка простая; 9 — крупнооборотная петля для задушения; 10 — упряжная петля; 11 — петля с лесным ушком; 12 — петля со скользящим узлом; 13 — штык через булинь на хайте; 14 — незатягиваю-щиеся петли (а — вариант простейшей незатягивающейся петли, б — вариант простейшей незатягиваю-щейся петли с легко расслабляющимся узлом); 15 — петля с прямым узлом; 16 — несвободная петля; 17 — петля с беседочным узлом; 18 — двойной беседочный булинь; 19 — петля с двумя беседочными узлами Основные виды петель и узлов

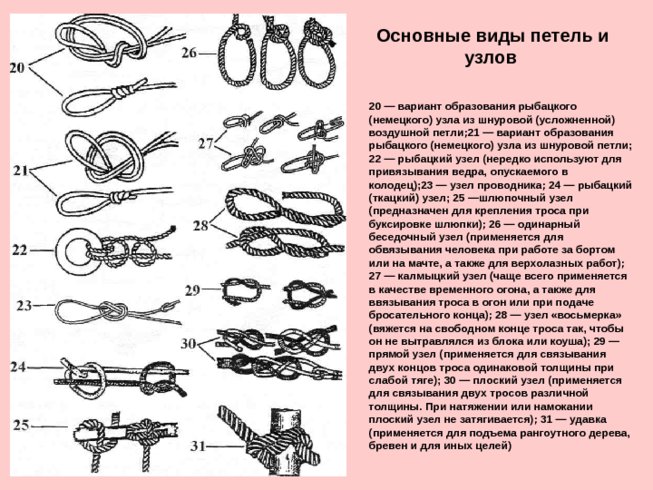

20 — вариант образования рыбацкого (немецкого) узла из шнуровой (усложненной) воздушной петли;21 — вариант образования рыбацкого (немецкого) узла из шнуровой петли; 22 — рыбацкий узел (нередко используют для привязывания ведра, опускаемого в колодец);23 — узел проводника; 24 — рыбацкий (ткацкий) узел; 25 —шлюпочный узел (предназначен для крепления троса при буксировке шлюпки); 26 — одинарный беседочный узел (применяется для обвязывания человека при работе за бортом или на мачте, а также для верхолазных работ); 27 — калмыцкий узел (чаще всего применяется в качестве временного огона, а также для ввязывания троса в огон или при подаче бросательного конца); 28 — узел «восьмерка» (вяжется на свободном конце троса так, чтобы он не вытравлялся из блока или коуша); 29 — прямой узел (применяется для связывания двух концов троса одинаковой толщины при слабой тяге); 30 — плоский узел (применяется для связывания двух тросов различной толщины. При натяжении или намокании плоский узел не затягивается); 31 — удавка (применяется для подъема рангоутного дерева, бревен и для иных целей) Основные виды петель и узлов

Вопросы по петлям и узлам Каким видом петли (узла) является петля (узел), представленный на исследование? В каких видах деятельности применяется данная петля (узел)? Не завязана ли представленная петля (узел) конкретным лицом?

СЛЕДЫ ПОВРЕЖДЕНИЙ НА ОДЕЖДЕ Механические повреждения одежды различными предметами, в том числе и холодным оружием, являются объектами трасологической экспертизы. Цели исследования таких повреждений состоят в определении механизма образования повреждений, решении диагностических и идентификационных вопросов. Повреждения могут быть образованы колюще-режущими, колющими, рубящими, режущими и тупыми предметами. При этом в повреждениях отображаются признаки, характеризующие данные предметы.

Колото-резаное повреждение

Колотые повреждения

Повреждения одежды рубящими предметами Не полный разруб материала (перемычки в повреждении соответствуют дефектам на кромке лезвия рубящего орудия)

Резаные повреждения

Признаки повреждений структуры нитей тканного материала 1,2 — компактное расположение волокон в конце поперечной или косо пересеченной нити, расположение концевых нитей в одной плоскости; 3 — разволокнение конца нити; 4 — разрыхление нити без ее прерывания; 5 — расположение единичных концов волокон или их пучков вне ровной плоскости разделения всех остальных волокон нити; 6 — неодинаковый уровень разделения всех волокон нити

Вопросы по повреждениям одежды Каков механизм повреждения на представленной одежде? Какое количество повреждений имеется на одежде? Какова последовательность нанесения повреждений? Не нанесено ли повреждение представленным предметом (ножом)?
