Слайд 1

Тема урока: Арифметико-логическое устройство

Слайд 2

Арифметико-логическое устройство (далее АЛУ) реализует важную часть процесса обработки данных. Она заключается в выполнении набора простых операций. Операции АЛУ подразделяются на три основные категории: арифметические; логические; операции над битами. Арифметической операцией называют процедуру обработки данных, аргументы и результат которой являются числами (сложение, вычитание, умножение, деление). Логической операцией именуют процедуру, осуществляющую построение сложного высказывания (операции И, ИЛИ, НЕ). Операции над битами обычно подразумевают сдвиги в битах.

Слайд 3

История создания АЛУ Разработчик компьютера ENIAC, Джон фон Нейман, был первым создателем АЛУ. В 1945 году он опубликовал первые научные работы по новому компьютеру, названному EDVaC (Electronic Discrete Variable Computer). Годом позже он работал со своими коллегами над разработкой компьютера для Принстонского института новейших исследований. Архитектура этого компьютера позже стала прототипом архитектур большинства последующих компьютеров. В своих работах фон Нейман указывал устройства, которые, как он считал, должны присутствовать в компьютерах. Среди этих устройств присутствовало и АЛУ. Фон Нейман отмечал, что АЛУ необходимо для компьютера, поскольку оно гарантирует, что компьютер будет способен выполнять базовые математические операции включая сложение, вычитание, умножение и деление.

Слайд 4

Структура АЛУ АЛУ состоит из регистров, сумматора с соответствующими логическими схемами и элемента управления выполняемым процессом. Устройство работает в соответствии с сообщаемыми ему именами (кодами) операций, которые при пересылке данных нужно выполнить над переменными, помещаемыми в регистры. Арифметико-логическое устройство функционально можно разделить на две части: микропрограммное устройство (устройство управления), задающее последовательность микрокоманд (команд); операционное устройство в котором реализуется заданная последовательность микрокоманд (команд).
Структурная схема арифметико-логического устройства

Слайд 5

Классификация АЛУ По способу действия над операндами АЛУ делятся на последовательные и параллельные. в последовательных АЛУ операнды представляются в последовательном коде, а операции производятся последовательно во времени над их отдельными разрядами; в параллельных АЛУ операнды представляются параллельным кодом и операции совершаются параллельно во времени над всеми разрядами операндов. По способу представления чисел различают АЛУ: для чисел с фиксированной точкой; для чисел с плавающей точкой; для десятичных чисел. По характеру использования элементов и узлов АЛУ делятся на блочные и многофункциональные в блочном АЛУ операции над числами с фиксированной и плавающей точкой, десятичными числами и алфавитно-цифровыми полями выполняются в отдельных блоках, при этом повышается скорость работы, так как блоки могут параллельно выполнять соответствующие операции, но значительно возрастают затраты оборудования. в многофункциональных АЛУ операции для всех форм представления чисел выполняются одними и теми же схемами, которые коммутируются нужным образом в зависимости от требуемого режима работы.

Слайд 6

Регистр процессора — блок ячеек памяти, образующий сверхбыструю оперативную память (СОЗУ) внутри процессора; используется самим процессором и большой частью недоступен программисту: например, при выборке из памяти очередной команды она помещается в регистр команд, к которому программист обратиться не может.

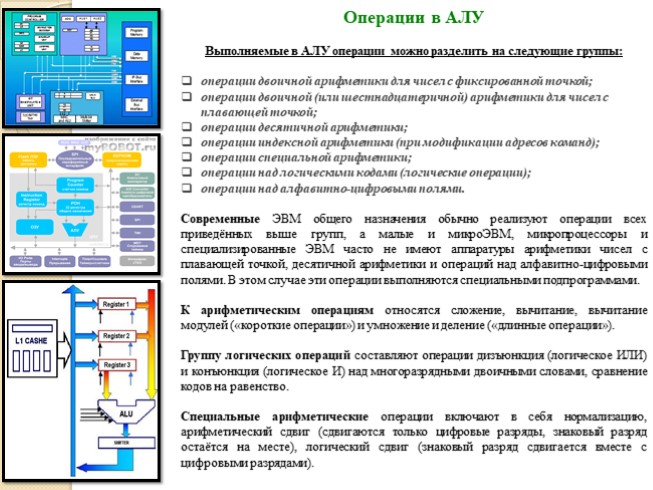

Слайд 7

Операции в АЛУ Выполняемые в АЛУ операции можно разделить на следующие группы: операции двоичной арифметики для чисел с фиксированной точкой; операции двоичной (или шестнадцатеричной) арифметики для чисел с плавающей точкой; операции десятичной арифметики; операции индексной арифметики (при модификации адресов команд); операции специальной арифметики; операции над логическими кодами (логические операции); операции над алфавитно-цифровыми полями. Современные ЭВМ общего назначения обычно реализуют операции всех приведённых выше групп, а малые и микроЭВМ, микропроцессоры и специализированные ЭВМ часто не имеют аппаратуры арифметики чисел с плавающей точкой, десятичной арифметики и операций над алфавитно-цифровыми полями. В этом случае эти операции выполняются специальными подпрограммами. К арифметическим операциям относятся сложение, вычитание, вычитание модулей («короткие операции») и умножение и деление («длинные операции»). Группу логических операций составляют операции дизъюнкция (логическое ИЛИ) и конъюнкция (логическое И) над многоразрядными двоичными словами, сравнение кодов на равенство. Специальные арифметические операции включают в себя нормализацию, арифметический сдвиг (сдвигаются только цифровые разряды, знаковый разряд остаётся на месте), логический сдвиг (знаковый разряд сдвигается вместе с цифровыми разрядами).

Слайд 8

Контрольные вопросы:
Что такое операнд? Что такое элементарная операция? Что такое машинное слово?
