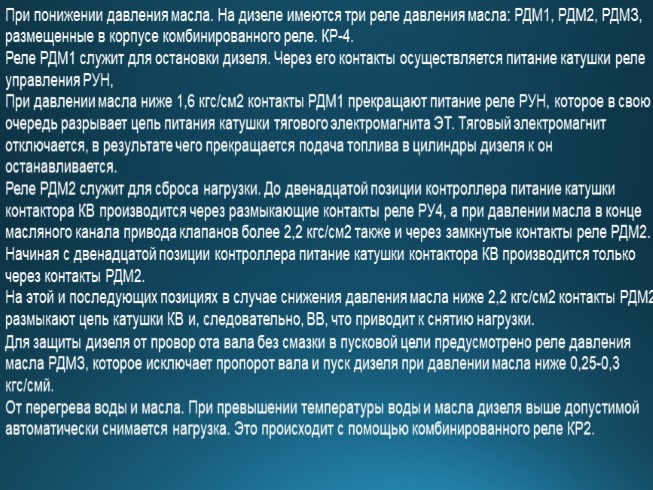

При понижении давления масла. На дизеле имеются три реле давления масла: РДМ1, РДМ2, РДМЗ, размещенные в корпусе комбинированного реле. КР-4. Реле РДМ1 служит для остановки дизеля. Через его контакты осуществляется питание катушки реле управления РУН, При давлении масла ниже 1,6 кгс/см2 контакты РДМ1 прекращают питание реле РУН, которое в свою очередь разрывает цепь питания катушки тягового электромагнита ЭТ. Тяговый электромагнит отключается, в результате чего прекращается подача топлива в цилиндры дизеля к он останавливается. Реле РДМ2 служит для сброса нагрузки. До двенадцатой позиции контроллера питание катушки контактора КВ производится через размыкающие контакты реле РУ4, а при давлении масла в конце масляного канала привода клапанов более 2,2 кгс/см2 также и через замкнутые контакты реле РДМ2. Начиная с двенадцатой позиции контроллера питание катушки контактора КВ производится только через контакты РДМ2. На этой и последующих позициях в случае снижения давления масла ниже 2,2 кгс/см2 контакты РДМ2 размыкают цепь катушки КВ и, следовательно, ВВ, что приводит к снятию нагрузки. Для защиты дизеля от провор ота вала без смазки в пусковой цели предусмотрено реле давления масла РДМЗ, которое исключает пропорот вала и пуск дизеля при давлении масла ниже 0,25-0,3 кгс/смй. От перегрева воды и масла. При превышении температуры воды и масла дизеля выше допустимой автоматически снимается нагрузка. Это происходит с помощью комбинированного реле КР2.

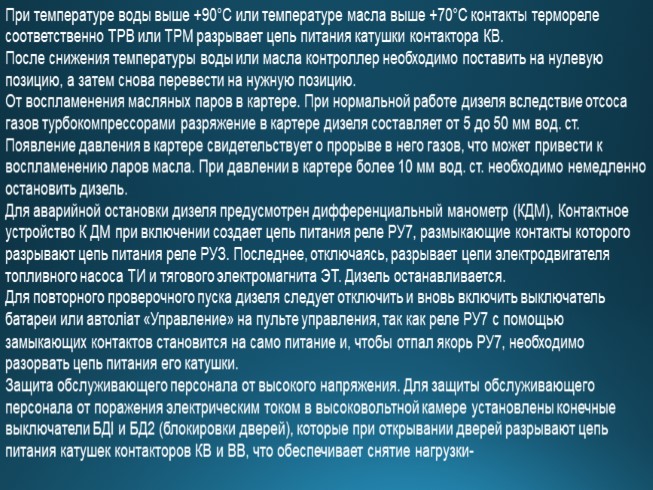

При температуре воды выше +90°С или температуре масла выше +70°С контакты термореле соответственно ТРВ или ТРМ разрывает цепь питания катушки контактора КВ. После снижения температуры воды или масла контроллер необходимо поставить на нулевую позицию, а затем снова перевести на нужную позицию. От воспламенения масляных паров в картере. При нормальной работе дизеля вследствие отсоса газов турбокомпрессорами разряжение в картере дизеля составляет от 5 до 50 мм вод. ст. Появление давления в картере свидетельствует о прорыве в него газов, что может привести к воспламенению ларов масла. При давлении в картере более 10 мм вод. ст. необходимо немедленно остановить дизель. Для аварийной остановки дизеля предусмотрен дифференциальный манометр (КДМ), Контактное устройство К ДМ при включении создает цепь питания реле РУ7, размыкающие контакты которого разрывают цепь питания реле РУЗ. Последнее, отключаясь, разрывает цепи электродвигателя топливного насоса ТИ и тягового электромагнита ЭТ. Дизель останавливается. Для повторного проверочного пуска дизеля следует отключить и вновь включить выключатель батареи или автоліат «Управление» на пульте управления, так как реле РУ7 с помощью замыкающих контактов становится на само питание и, чтобы отпал якорь РУ7, необходимо разорвать цепь питания его катушки. Защита обслуживающего персонала от высокого напряжения. Для защиты обслуживающего персонала от поражения электрическим током в высоковольтной камере установлены конечные выключатели БДІ и БД2 (блокировки дверей), которые при открывании дверей разрывают цепь питания катушек контакторов КВ и ВВ, что обеспечивает снятие нагрузки-
